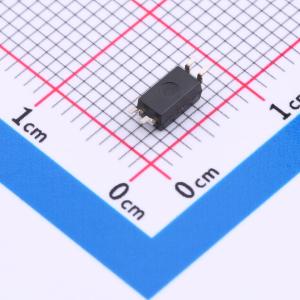

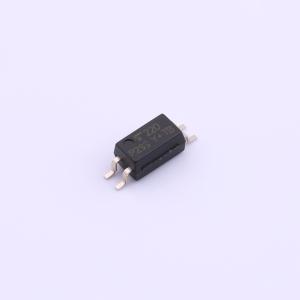

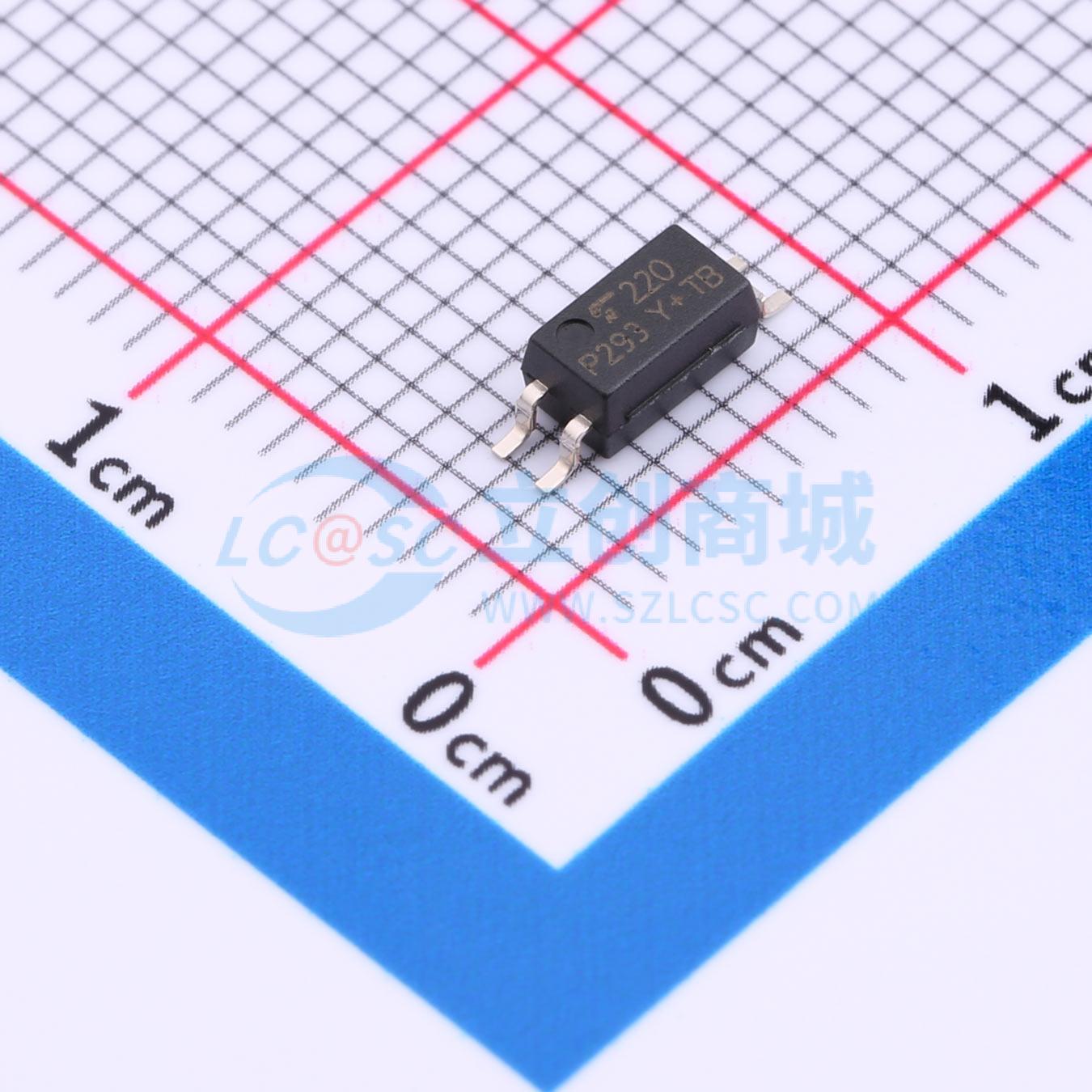

温馨提醒：图片仅供参考，商品以实物为准
TLP293(YH-TPL,E
光电耦合器，红外LED与光电晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是低输入和高隔离型光耦合器，由光电晶体管和红外 LED 光耦合组成，采用 SO4 封装。保证高隔离电压 (3750 Vrms) 和较宽工作温度范围 (-55 至 125℃)，适用于可编程控制器等高密度表面贴装应用。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP293(YH-TPL,E
- 商品编号
- C5351377
- 商品封装
- SOIC-4-4.55mm
- 包装方式
- 编带
- 商品毛重
- 0.088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 200mV@1mA,0.2mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+125℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
优惠活动
购买数量
(2500个/圆盘，最小起订量 5 个)个
起订量：5 个2500个/圆盘
总价金额：
￥ 0.00近期成交6单
