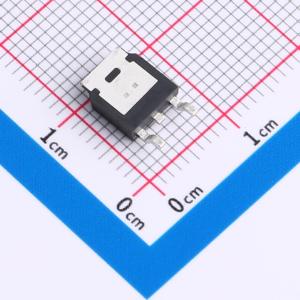

温馨提醒：图片仅供参考，商品以实物为准
TPNTD6416ANLT4G
耐压:100V 电流:14.7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON) ≤ 100mΩ @ VGS = 10V。 超高密度单元设计，实现极低的RDS(ON)。 出色的导通电阻和最大直流电流。应用：笔记本电脑电源管理。 DC/DC转换器
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPNTD6416ANLT4G
- 商品编号
- C5350894
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 14.7A | |
| 导通电阻(RDS(on)) | 100mΩ@10V,8A | |
| 耗散功率(Pd) | 22.2W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 24nC@10V | |
| 输入电容(Ciss) | 882pF@15V | |
| 反向传输电容(Crss) | 44pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 57pF |
商品特性
- 漏源电压（VDS） = 60V，漏极电流（ID） = 25A
- 当栅源电压（VGS） = 10V时，导通电阻RDS(ON) < 33 mΩ
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式电子设备的电池管理
- 逻辑电平转换
