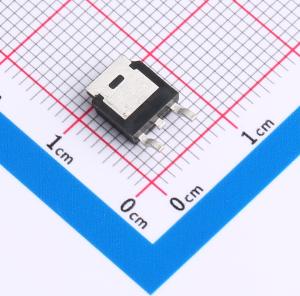

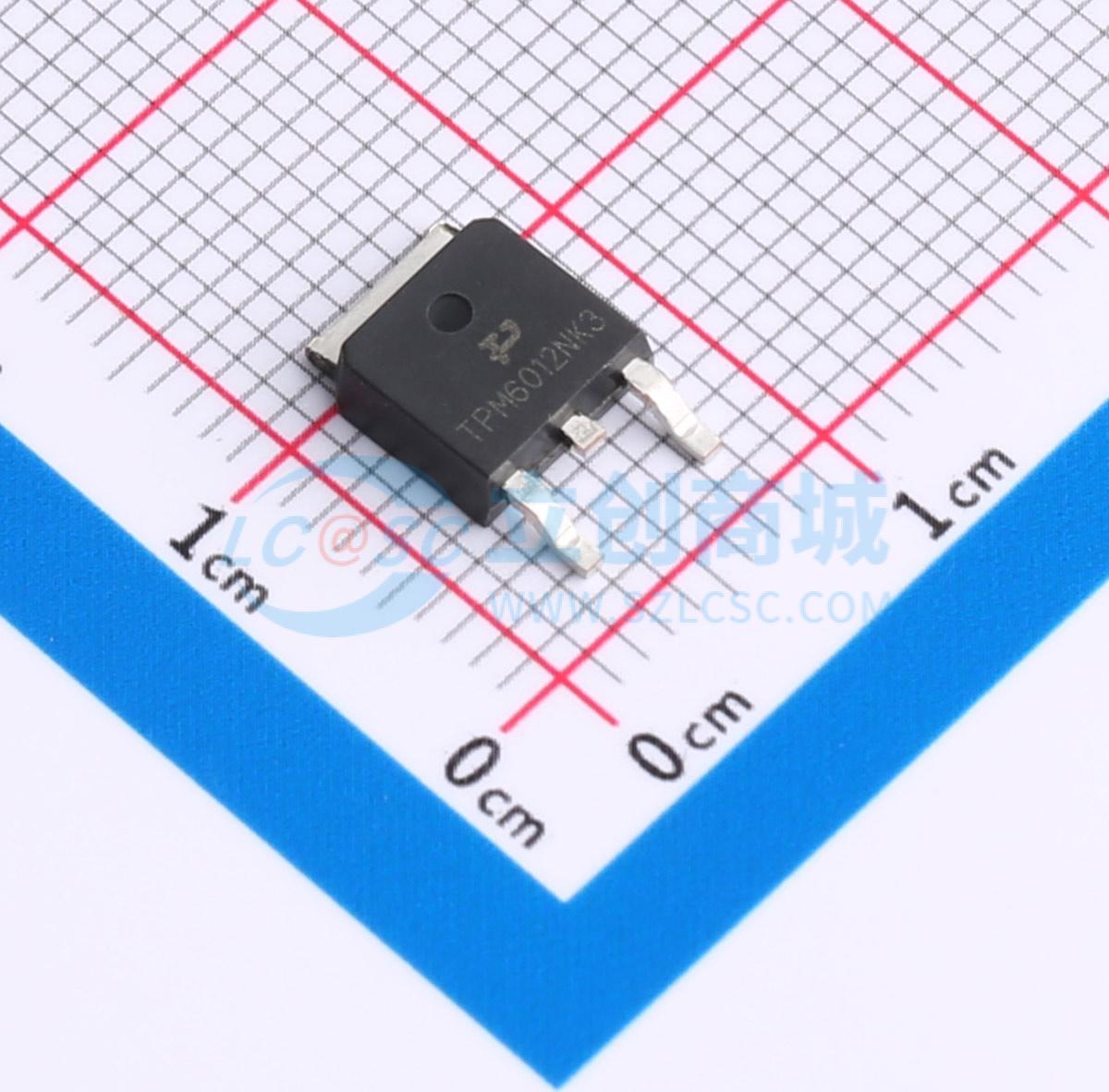

温馨提醒：图片仅供参考，商品以实物为准
TPM6012NK3
耐压:60V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS=60V。 ID=12A。 RDS(ON)<85mΩ @ VGS=10V。应用：电池保护。 负载开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM6012NK3
- 商品编号
- C5350903
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.81克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 85mΩ@10V,12A | |
| 耗散功率(Pd) | 31.3W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 19nC | |
| 输入电容(Ciss) | 560pF@15V | |
| 反向传输电容(Crss) | 46pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- VDS = 60V，ID = 50A
- 当VGS = 10V时，RDS(ON) < 20 mΩ
应用领域
- 笔记本电脑电源管理
- DC/DC转换器
- 负载开关
- 液晶显示器逆变器
