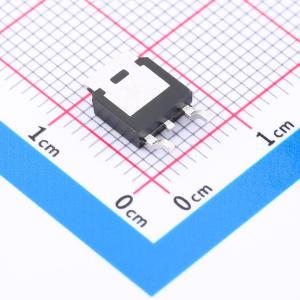

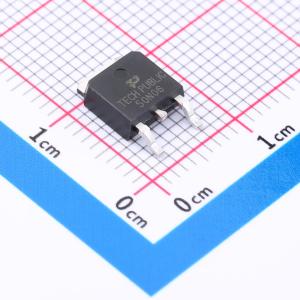

50N06
耐压:60V 电流:50A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = 60V, ID = 50A。 RDS(ON) < 20mΩ @ VGS = 10V。应用：Power Management in Note book。 DC/DC Converter
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 50N06
- 商品编号
- C5350897
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 20mΩ@10V,20A | |
| 耗散功率(Pd) | 85W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 50nC@10V | |
| 输入电容(Ciss) | 2.05nF@30V | |
| 反向传输电容(Crss) | 120pF@30V | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 漏源电压（VDS） = 60V，漏极电流（ID） = 50A
- 当栅源电压（VGS） = 10V 时，导通电阻 RDS(ON) < 20 mΩ
应用领域
- 笔记本电脑电源管理
- 直流-直流转换器
- 负载开关
- 液晶显示器逆变器
