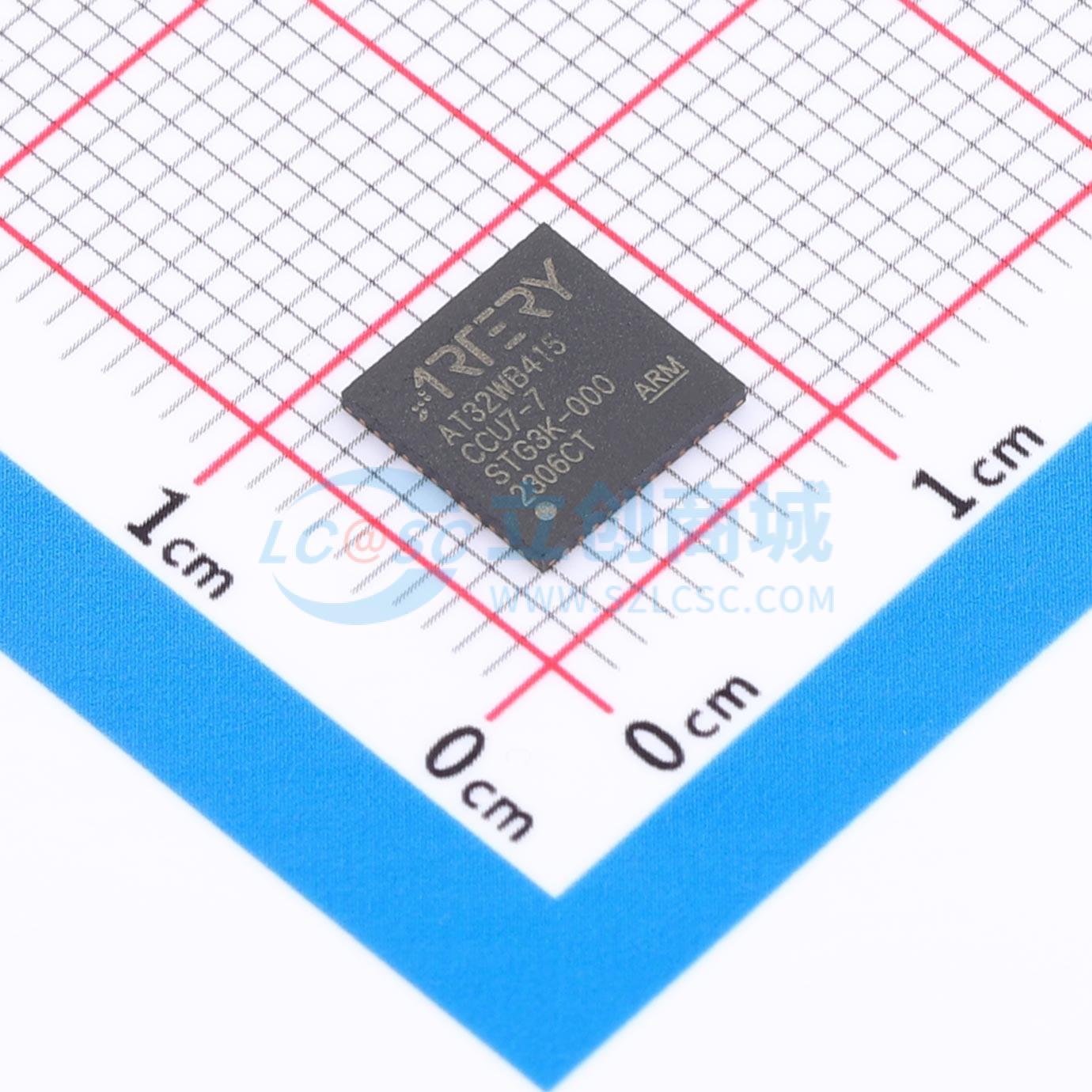

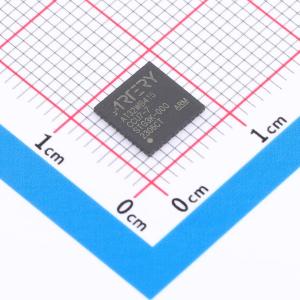

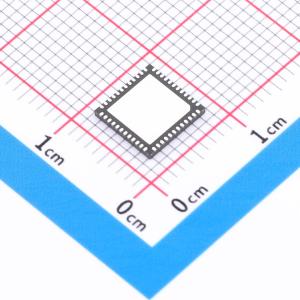

温馨提醒：图片仅供参考，商品以实物为准

AT32WB415CCU7-7

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AT32WB415系列无线型MCU，高达150MHz的CPU运算速度与内建数字信号处理器(DSP)，并带有记忆体保护单元(MPU)，可避免其中一个任务意外损坏另一个执行中的任务所使用的记忆体或资源。且最高可支持256KB闪存存储器(Flash)及32KB随机存取存储器(SRAM)。由雅特力自行开发的sLib安全库 (Security Library)，可支持密码保护指定范围程序区，方案商烧录核心算法到此区域，提供给下游客户做二次开发，强化产品本身的安全性、可靠性和二次开发的使用便利性。集成MCU丰富的外设，由1组12位8通道ADC、2组比较器、4组UART、1组SPI、1组I2C、1组CAN、与1组高级定时器和7组通用定时器所组成，并可同时满足工业级别操作温度-40°C至+105°C，相较市场上同级产品更增添差异化。AT32WB415系列解决了传统MCU功能分散，以一颗MCU取代开发蓝牙产品所需诸多组件，同时缩小PCB尺寸和降低射频(RF)布局难度，为消费性电子 (consumer electronics)、智能家居 (Smart Home) 、工业物联网 (IIoT) 等多项应用领域提供最佳解决方案。
品牌名称: ARTERY(雅特力)
商品型号: AT32WB415CCU7-7
商品编号: C5349744
商品封装: QFN-48(7x7)
包装方式: 托盘
商品毛重: 0.492克(g)

商品参数

商品特性

符合蓝牙技术联盟5.0双模规范
低功耗2.4GHz收发
时钟：16 MHz晶振、64 MHz PLL、32 kHz内部时钟
外设：8个GPIO带2通道PWM和2个UART，其中UART21与MCU USART3连接
最高150 MHz工作频率，带存储器保护单元(MPU)，内建单周期乘法和硬件除法
具有DSP指令集
256 K字节的内部闪存存储器
18 K字节的启动程序存储器可作启动加载程序(Bootloader)用外，也可一次性配置成一般用户程序和数据区
sLib：将指定之主存储区设为执行代码安全库区，此区代码仅能调用无法读取
32 K字节的SRAM
2.6至3.6伏供电
上电/下电复位(POR/LVR)，可编程电压监测器(PVM)
低功耗模式：睡眠、深度睡眠和待机模式
VBAT为LEXT、ERTC和20个32位电池供电寄存器（BPR）供电
外部主时钟输入
内嵌经出厂调校的48 MHz时钟（HICK）(25 ℃达1 %精度, -40 ℃至 +105 ℃达2.5%精度)，带自动时钟校准功能（ACC）
PLL可灵活配置31 ~ 500倍频和1 ~ 15分频系数
32 kHz晶振（LEXT）
40 kHz晶振（LICK）
1个12位A/D转换器，0.5 μs转换时间(多达16个输入通道)
转换范围：0至3.6 V
一组采样和保持功能
温度传感器
2个比较器
12通道DMA控制器
支持的外设：定时器、ADC、SPI、I2C、和USART
串行单线调试(SWD)
所有I/O口可以映像到16个外部中断
几乎所有I/O口可容忍5V输入信号
所有I/O口均为快速I/O，寄存器存取速度最高fAHB
6个16位定时器 + 2个32位定时器，每个定时器有多达4个用于输入捕获/输出比较/PWM或脉冲计数的通道并支持编码器模式
2个看门狗定时器
系统嘀嗒定时器：24位自减型计数器
增强型ERTC
I2C接口(支持SMBus/PMBus)
3个USART (支持ISO7816，LIN，IrDA接口和调制解调控制)
SPI接口
CAN接口(2.0B主动)
USB2.0全速设备/主机/OTG控制器
96位的芯片唯一代码（UID）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M4
	CPU最大主频	150MHz
	程序存储容量	256KB

	属性	参数值
	RAM容量	32KB
	I/O数量	30
	工作温度	-40℃~+105℃
