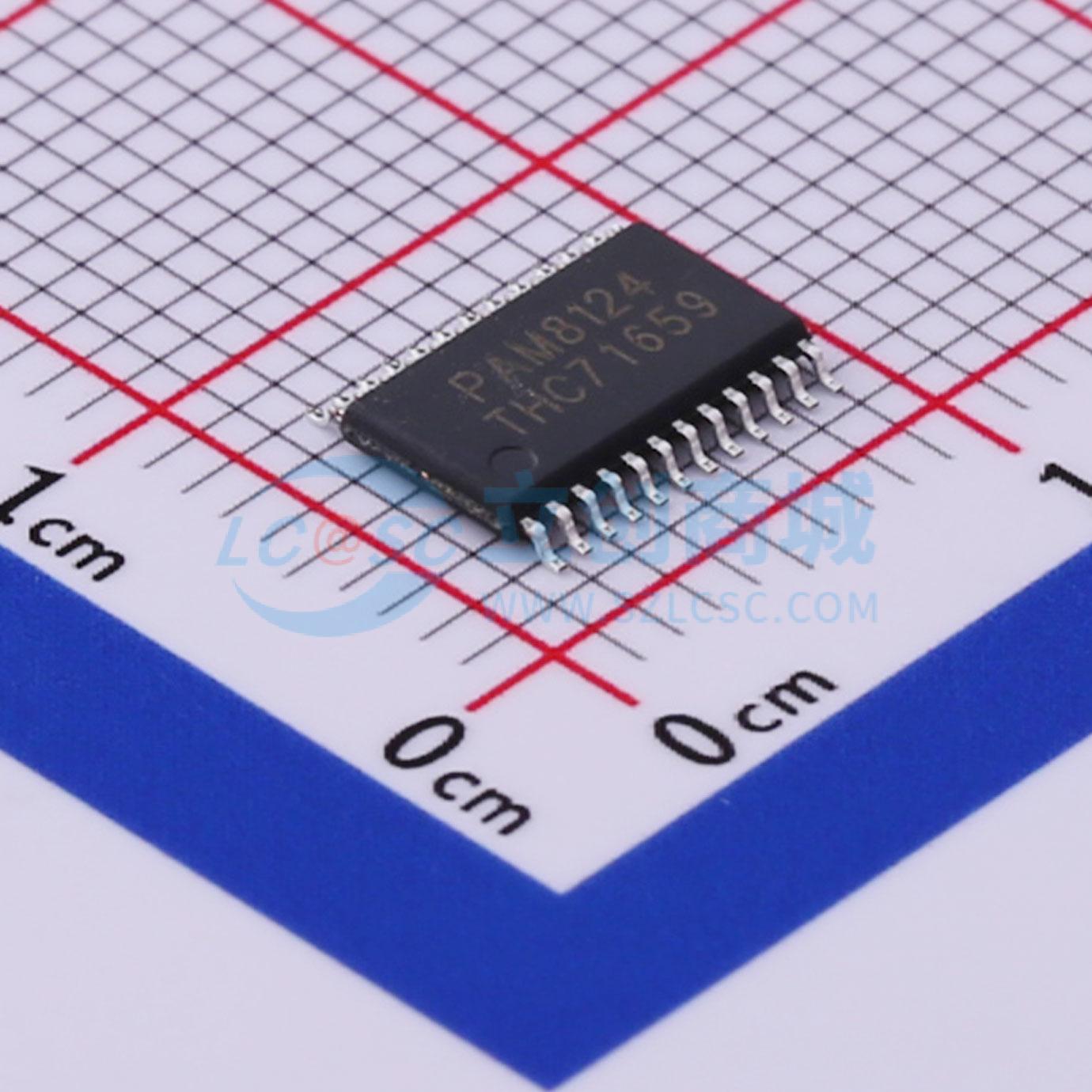

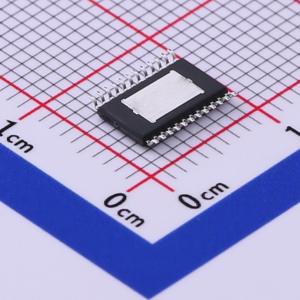

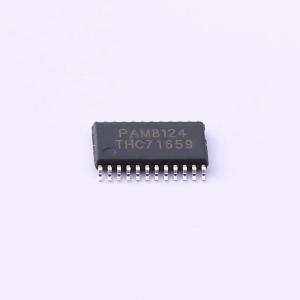

PAM8124RHR

高功率D类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PAM8124是一款15W高效D类音频功率放大器，可采用单端配置驱动立体声扬声器，或采用桥接负载配置驱动单声道扬声器。PAM8124可驱动低至4Ω的立体声扬声器（SE）。由于功耗低且效率高达95%，该器件在播放音乐时无需任何外部散热片。放大器的增益由2个增益可选引脚控制，提供20dB、26dB、32dB和36dB的增益选择。PAM8124采用TSSOP - 24 - EP封装。
品牌名称: DIODES(美台)
商品型号: PAM8124RHR
商品编号: C581341
商品封装: TSSOP-24-EP
包装方式: 编带
商品毛重: 0.276克(g)

商品参数

商品概述

PAM8124是一款15W高效D类音频功率放大器，可采用单端配置驱动立体声扬声器，或采用桥接负载配置驱动单声道扬声器。PAM8124可驱动低至4Ω的立体声扬声器（SE）。由于功耗低且效率高达95%，该器件在播放音乐时无需任何外部散热片。放大器的增益由2个增益可选引脚控制，提供20dB、26dB、32dB和36dB的增益选择。 PAM8124采用TSSOP - 24 - EP封装。

商品特性

22V电源下，8Ω BTL负载时每通道30W
22V电源下，4Ω SE负载时每通道15W
24V电源下，8Ω SE负载时每通道10W
工作电压范围为10V至26V
单端模拟输入
支持多种输出配置：2通道单端（SE，半桥）、1通道桥接负载（BTL，全桥）
四种可选固定增益设置
启动和关断序列无噗声
内部振荡器（无需外部组件）
高效D类工作模式无需散热片
具备自动恢复功能的热保护和短路保护
节省空间的表面贴装TSSOP - 24EP封装
无铅封装

应用领域

电视
家庭音响系统
有源扬声器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	18Wx2@4Ω
	工作电压	10V~26V
	总谐波失真+噪声(THD+N)	0.08%

	属性	参数值
	静态电流(Iq)	25mA
	工作温度	-40℃~+85℃
	信噪比	92dB
	输入类型	单端
	电源纹波抑制比(PSRR)	-52dB
	效率	95%
