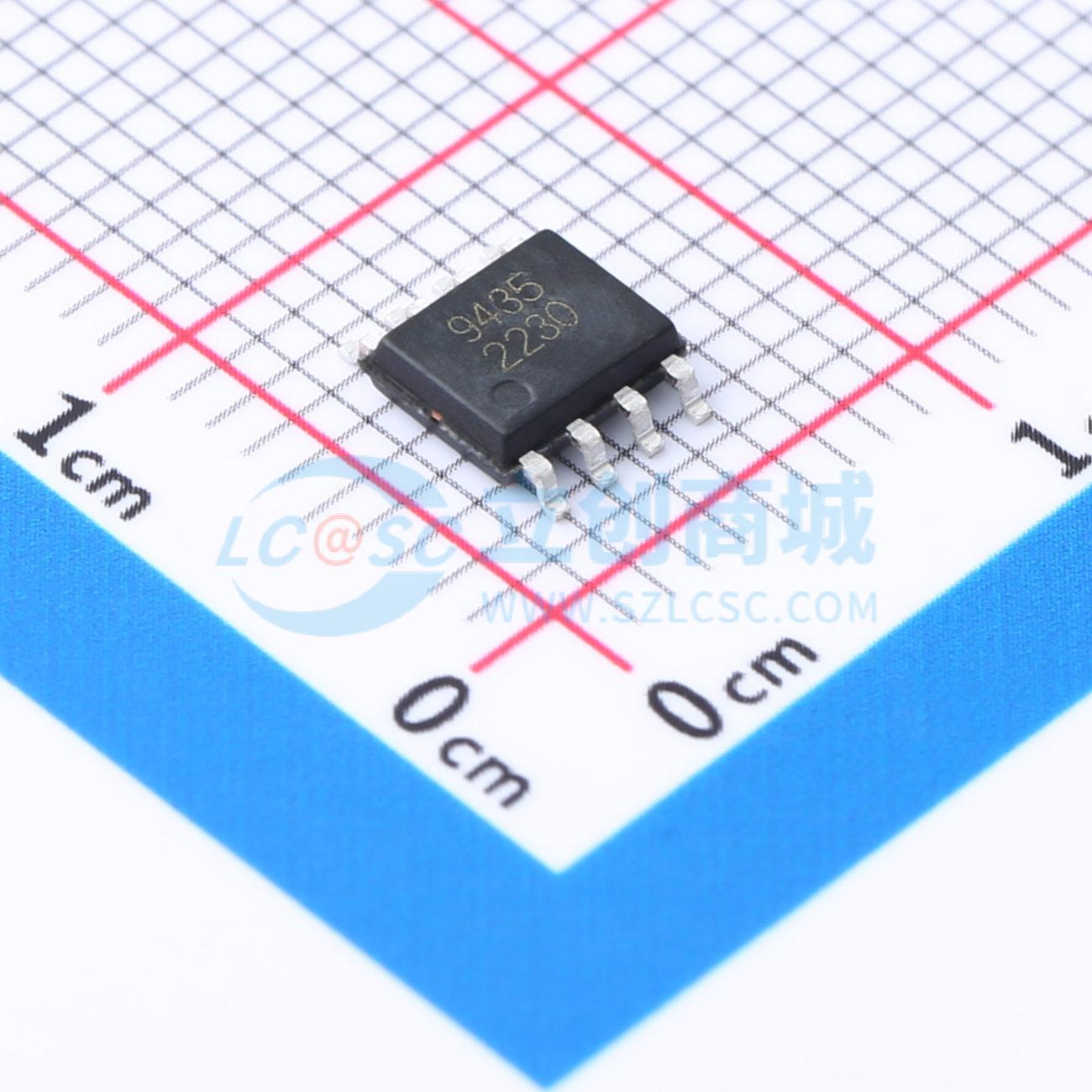

温馨提醒：图片仅供参考，商品以实物为准

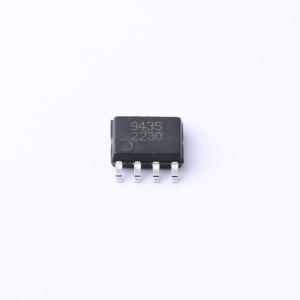

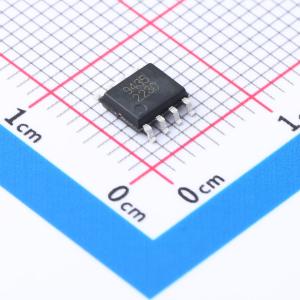

HSM9435
1个P沟道 耐压:30V 电流:5.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HSM9435 是高单元密度的沟槽式 P 沟道 MOSFET，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。HSM9435 符合 RoHS 标准和绿色产品要求，且通过了全功能可靠性认证。
- 品牌名称
- HUASHUO(华朔)
- 商品型号
- HSM9435
- 商品编号
- C5341679
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.5A | |
| 导通电阻(RDS(on)) | 60mΩ@10V,4A | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 5.8nC@4.5V | |
| 输入电容(Ciss) | 483pF@15V | |
| 反向传输电容(Crss) | 67pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 低漏源导通电阻：RDS(ON) = 3.9 Ω（典型值）
- 低漏电流：IDSS = 10 μA（最大值）（VDS = 640 V）
- 增强型：Vth = 2.5 至 4.0 V（VDS = 10 V，ID = 0.3 mA）
应用领域
- 开关稳压器
