温馨提醒：图片仅供参考，商品以实物为准

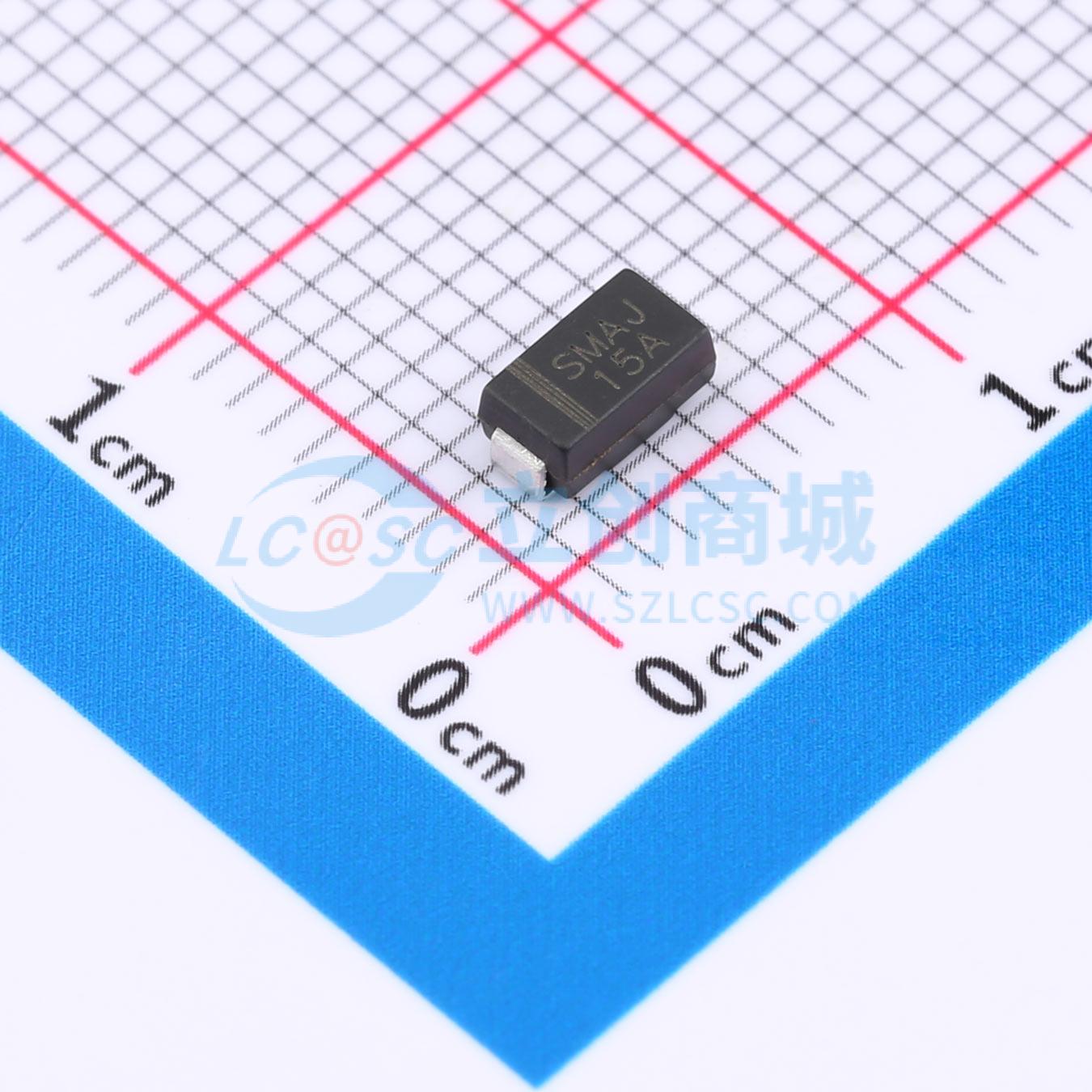

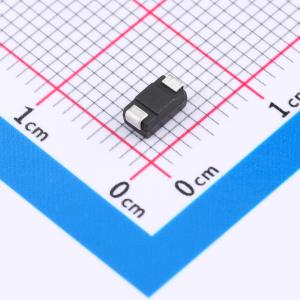

SMAJ15A
单向TVS 15V截止 峰值浪涌电流：16.39A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：适用于表面贴装应用。 低轮廓封装。 适合自动贴装。 有单向和双向两种类型。 采用10/1000 μs波形时，具有400 W的峰值脉冲功率能力。 低增量浪涌电阻，出色的钳位能力。应用：用于保护敏感电子设备，防止由感性负载开关和雷击在IC、MOSFET、消费、计算机、工业、电信传感器单元信号线上引起的电压瞬变
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- SMAJ15A
- 商品编号
- C5339847
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 16.39A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压 | 18.5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用
- 薄型封装
- 适合自动贴装
- 有单向和双向可选
- 10/1000 μs波形下具有400 W的峰值脉冲功率能力
- 低增量浪涌电阻，出色的钳位能力
- 响应时间极快
- 保证高温焊接：端子处260 ℃/10 s
- 符合MSL 1级标准
- 符合RoHS标准的元件
应用领域
用于保护敏感电子设备，抵御由感性负载开关和雷击在IC、MOSFET以及消费、计算机、工业和电信领域传感器单元信号线中引起的电压瞬变
