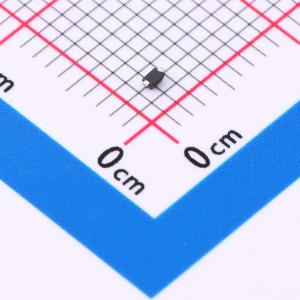

温馨提醒：图片仅供参考，商品以实物为准
ESD5V0D5BS
双向TVS 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：截止电压：最大 ±5V。 每条线路根据 IEC61000-4-2(ESD) 进行瞬态保护：接触放电 ±30kV。 根据 IEC61000-4-4 (EFT)：40A (5/50ns)。 根据 IEC61000-4-5(surge)：8A (8/20ns)。 超低电容：C↓ = 10pF（典型值）。 低漏电流。 低钳位电压：VCL = 10V（典型值），@ Ipp = 16A (TLP)。 固态硅技术
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- ESD5V0D5BS
- 商品编号
- C5339879
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.025967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 96W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 10pF |
商品特性
- 隔离电压：最大±5V
- 每条线路的瞬态保护符合 IEC61000-4-2（ESD）：±30kV（接触）、IEC61000-4-4（EFT）：40A（5/50ns）、IEC61000-4-5（浪涌）：8A（8/20μs）
- 超低电容：典型 CJ = 10pF
- 低漏电流
- 低钳位电压：典型 VCL = 10V @ IPP = 16A（TLP）
- 固态硅技术
