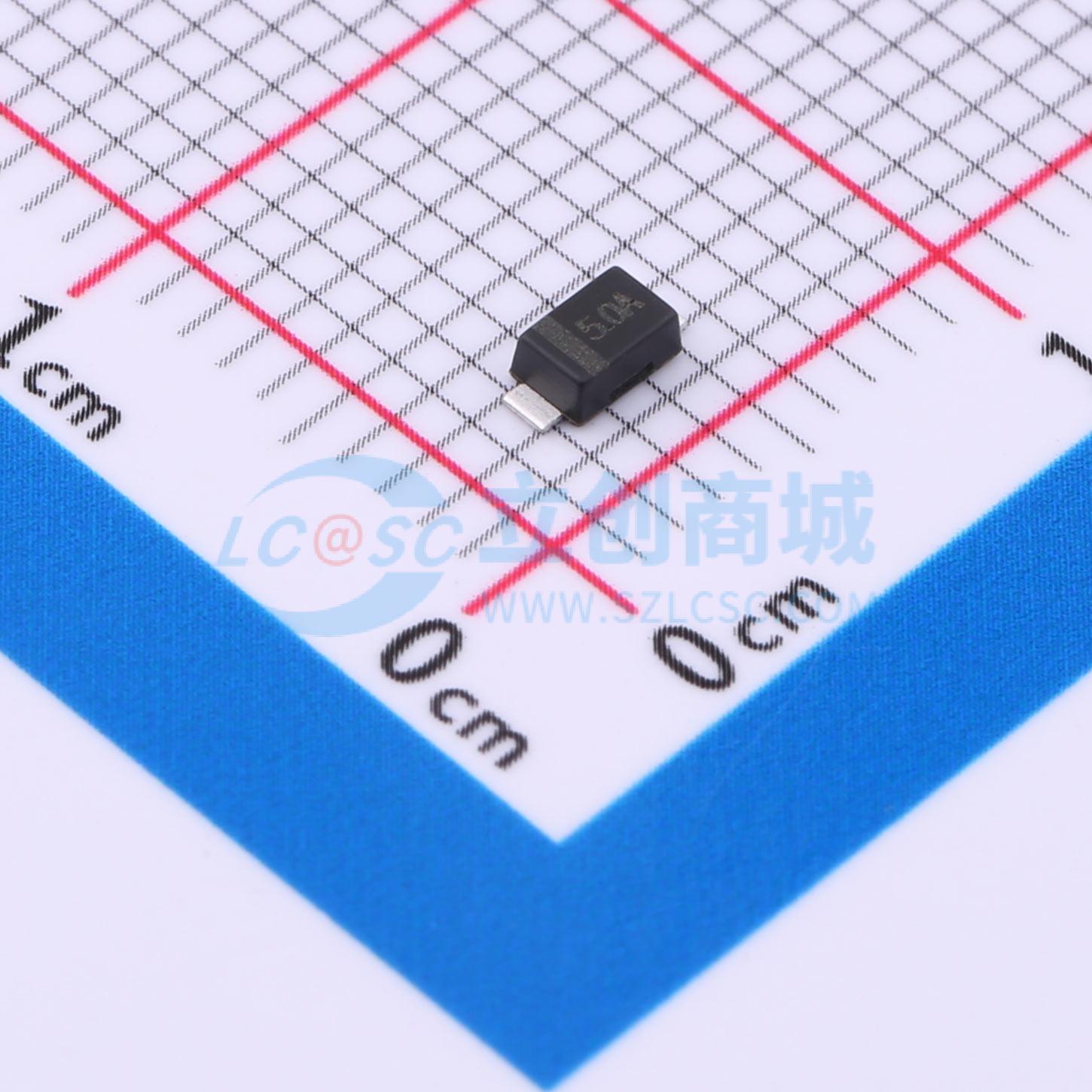

温馨提醒：图片仅供参考，商品以实物为准
SMF5.0A
单向TVS 5V截止 峰值浪涌电流：21.74A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：适用于表面贴装应用。 薄型封装。 适合自动贴装。 有单向和双向两种类型。 10/1000μs波形下200W峰值脉冲功率能力。 低增量浪涌电阻，出色的钳位能力。应用：用于敏感电子产品，防止由感性负载开关和雷击在消费、计算机、工业、电信领域的IC、MOSFET、传感器单元信号线上引起的电压瞬变
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- SMF5.0A
- 商品编号
- C5339873
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.2V | |
| 峰值脉冲电流(Ipp) | 21.74A | |
| 峰值脉冲功率(Ppp) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6.4V | |
| 反向电流(Ir) | 400uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用
- 薄型封装
- 适合自动贴装
- 有单向和双向两种类型
- 采用10/1000μs波形时，峰值脉冲功率能力为200W
- 增量浪涌电阻低，钳位能力出色
- 响应时间极快：通常从0V到最小击穿电压VBR小于1.0ns
- 保证高温焊接：端子在260°C下持续10s
- 符合MSL 1级标准
- 元件符合RoHS标准
应用领域
- 消费电子
- 计算机
- 工业
- 电信
- 传感器单元信号线
