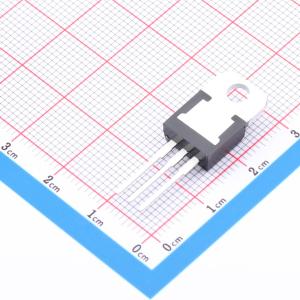

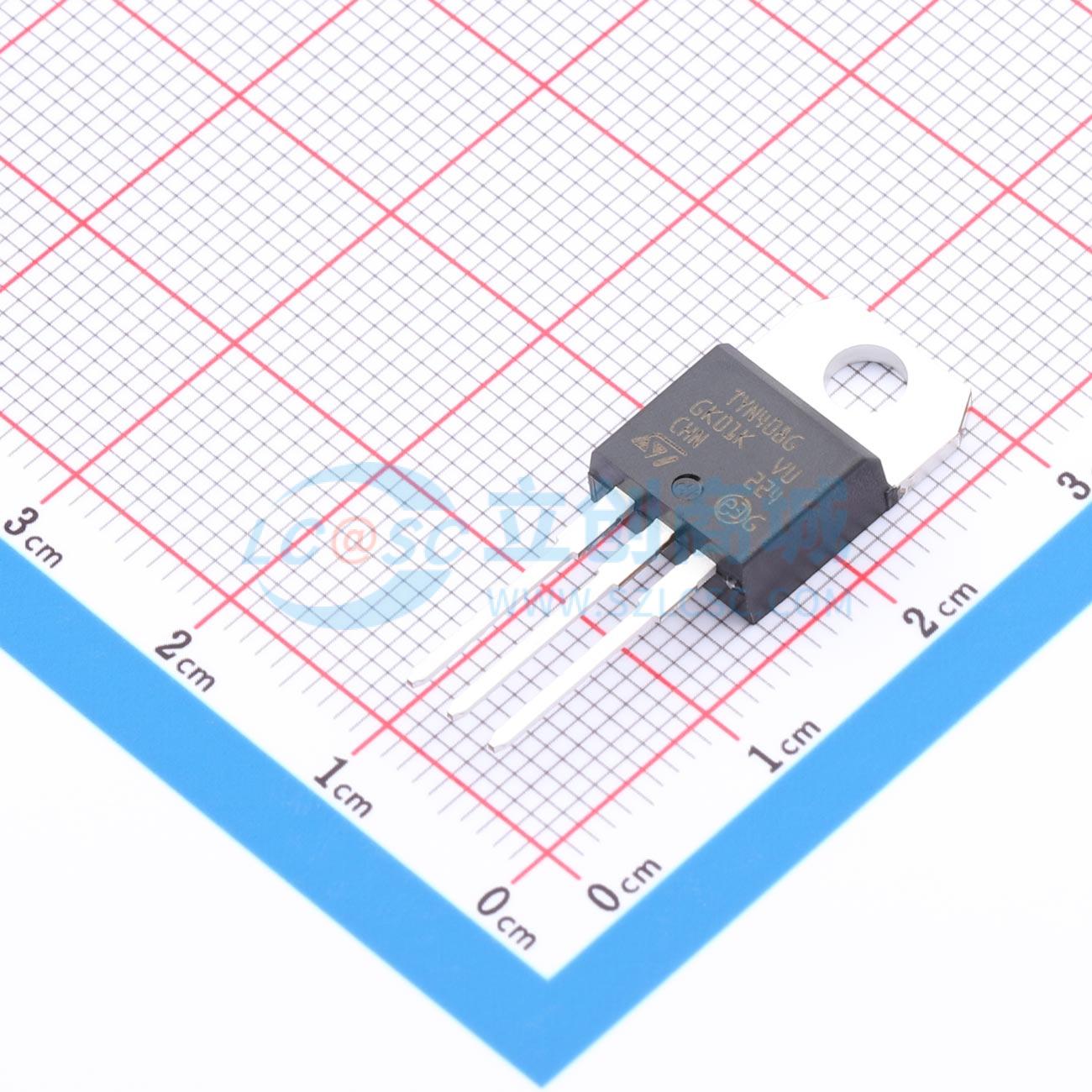

TYN408GRG
可控硅
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 硅控整流器采用高性能玻璃钝化芯片技术。这一通用型硅控整流器系列专为高达 400Hz 的电阻性或电感性负载电源设计。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TYN408GRG
- 商品编号
- C5337235
- 商品封装
- TO-220AB
- 包装方式
- 编带
- 商品毛重
- 3.607692克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 400V | |
| 通态电流(It) | 8A | |
| 浪涌电流 | 80A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.8V | |
| 门极触发电流(Igt) | 25mA | |
| 门极触发电压(Vgt) | 1.5V | |
| 保持电流(Ih) | 45mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
TYN/TXN 058至TYN/TXN 1008系列硅控整流器采用高性能玻璃钝化芯片技术。该通用系列硅控整流器设计用于电阻或感性负载下频率高达400Hz的电源。
商品特性
- 高浪涌能力
- 高通态电流
- 高稳定性和可靠性
- TXN系列：绝缘电压=2500V（RMS）（UL认证：E81734）
- 门极特性（最大值）：PG(AV)=1W，PGM=10W（tp=20μs），IFGM=4A（ψ=20μs），VRGM=5V
- 封装：TO220AB塑料
- 冷却方式：C
- 重量：2.3g
- 推荐扭矩值：0.8mN
- 最大扭矩值：1mN
应用领域
- 适用于电阻或感性负载下频率高达400Hz的电源
