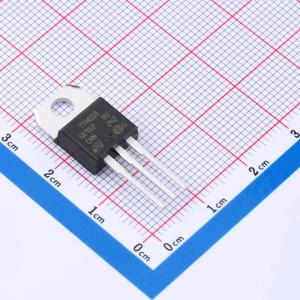

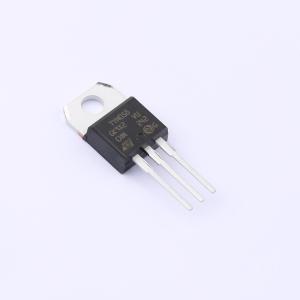

温馨提醒：图片仅供参考，商品以实物为准
TYN058RG
可控硅整流器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TYN/TXN 058 → TYN/TXN 1008 系列可控硅整流器采用了高性能玻璃钝化芯片技术。该通用型可控硅整流器系列适用于在阻性或感性负载下频率高达 400Hz 的电源。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TYN058RG
- 商品编号
- C5337236
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 50V | |
| 通态电流(It) | 8A | |
| 浪涌电流 | 80A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.8V | |
| 门极触发电流(Igt) | 25mA | |
| 门极触发电压(Vgt) | 1.5V | |
| 保持电流(Ih) | 45mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
TYN/TXN 058至TYN/TXN 1008系列硅控整流器采用高性能玻璃钝化芯片技术。该通用型硅控整流器系列设计用于电阻或感性负载下频率高达400Hz的电源。
商品特性
- 高浪涌能力
- 高通态电流
- 高稳定性和可靠性
- TXN系列：绝缘电压2500V(RMS)（UL认证：E81734）
- 门极特性参数：PG(AV)=1W，PGM=10W（tp=20μs），IFGM=4A（tp=20μs），VRGM=5V
- 采用TO220AB塑料封装
- 冷却方式为C
- 重量为2.3g
- 推荐扭矩值为0.8mN
- 最大扭矩值为1mN
应用领域
- 适用于电阻或感性负载下频率高达400Hz的电源
