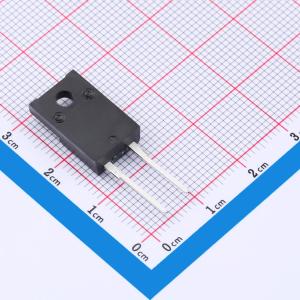

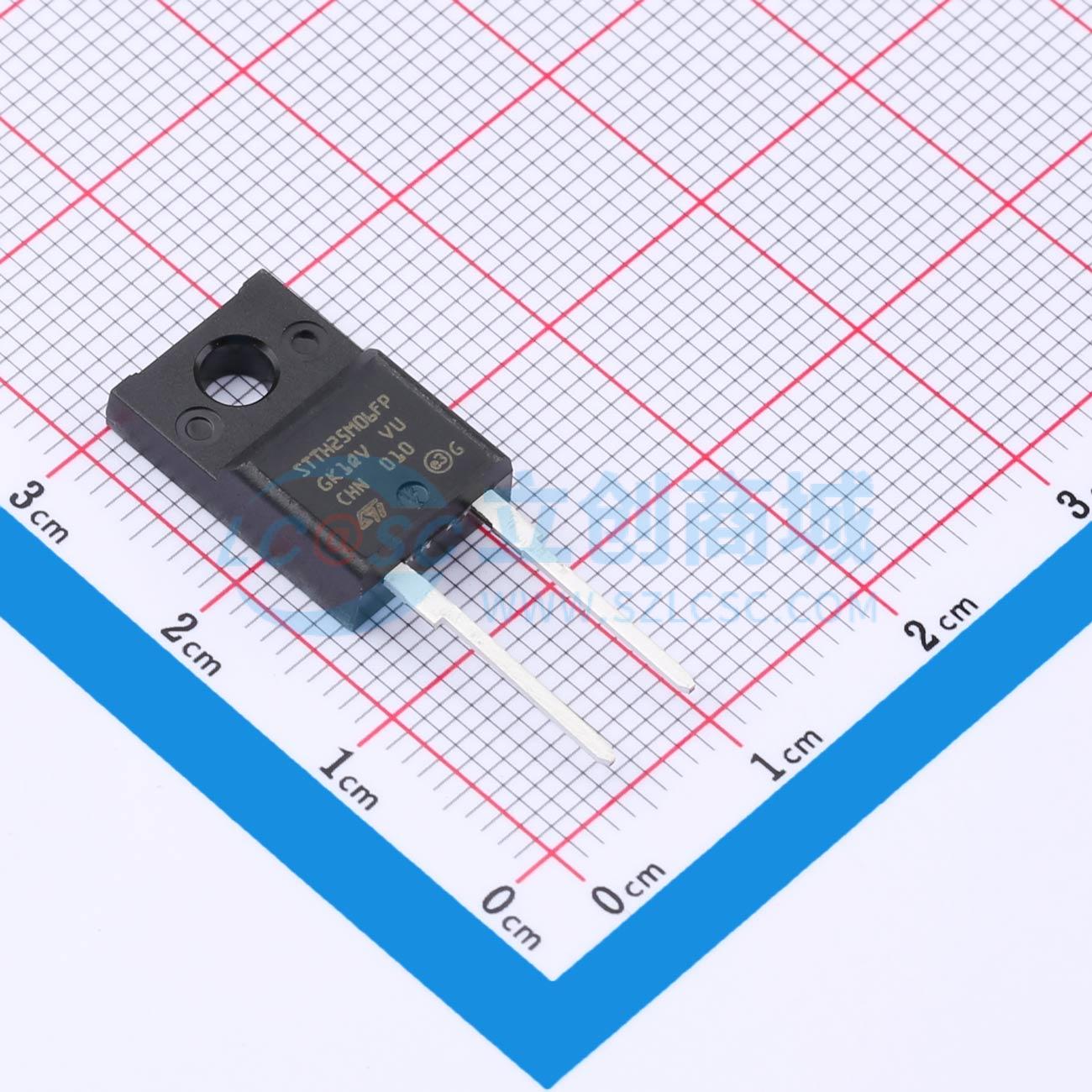

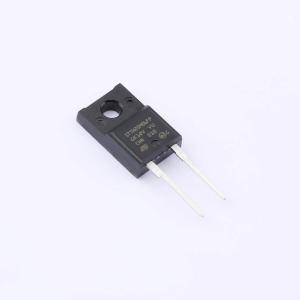

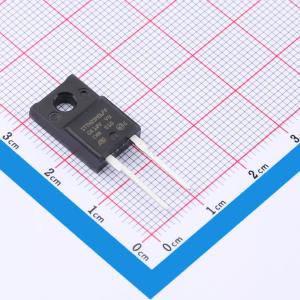

STTH25M06FP
600V 25A
- 描述
- 是一款超快恢复功率整流器，特别适用于在重载应用中以高开关频率工作的升压或 LLC 钳位电路，如空调设备或电信电源。采用最新超快技术设计，600 V 25 A 的 DPAK 和 TO-220FPAC 封装二极管，具有强大的抗静电放电能力和高过流能力。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH25M06FP
- 商品编号
- C5337240
- 商品封装
- TO-220FPAC
- 包装方式
- 管装
- 商品毛重
- 2.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 3.4V@25A | |
| 直流反向耐压(Vr) | 600V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 25A | |
| 反向电流(Ir) | 60uA | |
| 非重复峰值浪涌电流 (Ifsm) | 170A | |
| 工作结温范围 | - |
商品概述
STTH25M06是一款超快恢复功率整流二极管，特别适用于在高开关频率下工作的升压或LLC钳位电路，适用于空调设备或电信电源等重型应用。采用最新的超快技术，这款600V 25A二极管有DPAK和TO-220FPAC封装，具有抗静电放电的稳健性能和高过流能力。评估导通损耗可使用以下公式：P = 1.04 × I_F(AV) + 0.0385 × I_F²(RMS)
商品特性
- 超快恢复、软恢复
- 高开关频率操作下功耗低
- 漏电流低
- 结温高
- 过流能力强
- 符合ECOPACK2标准
应用领域
- PFC（升压二极管）
- LLC钳位二极管
- 空调设备
- 电信电源
