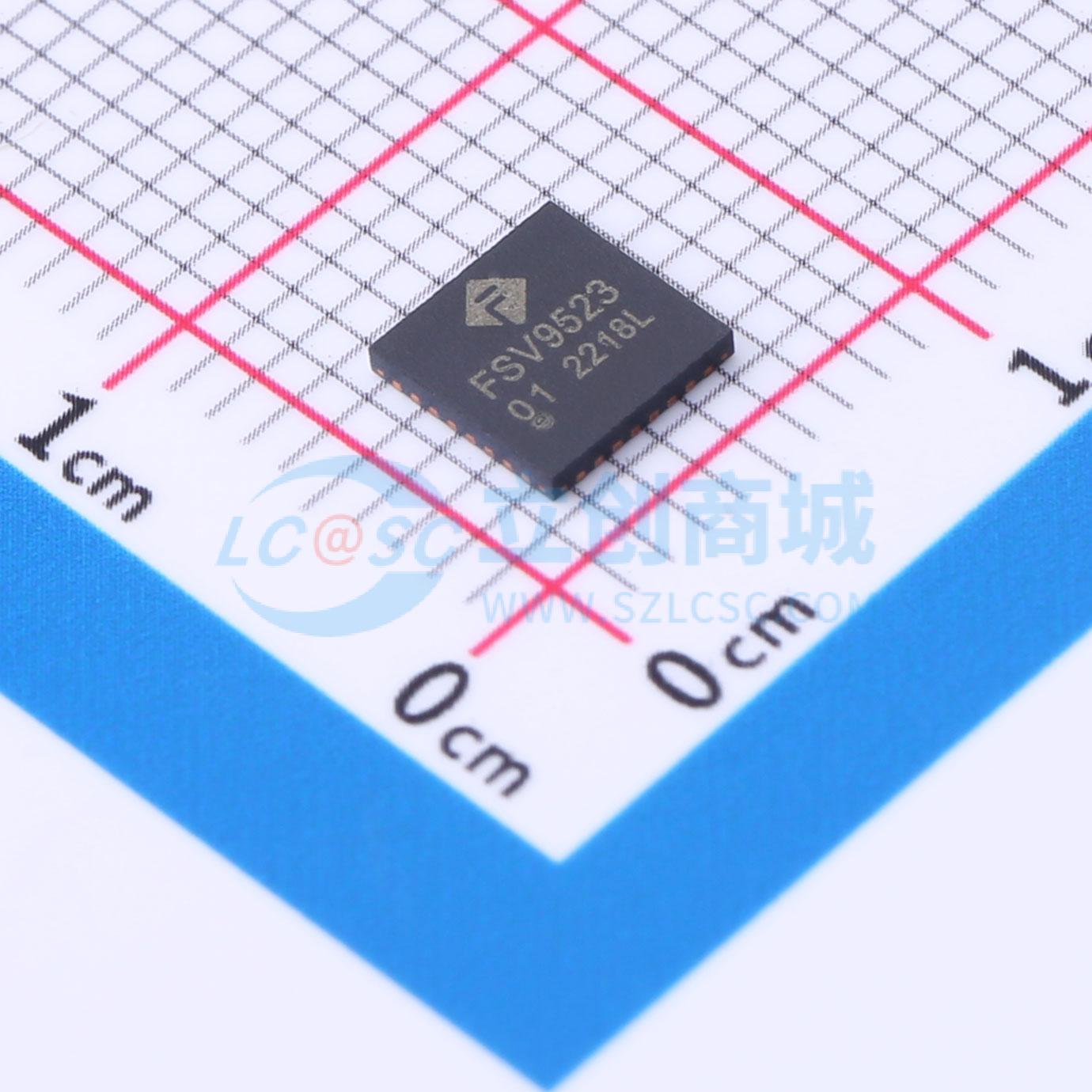

FSV9523

FSV9523 3V ISO/IEC 14443 A/B 读写器解决方案

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FSV9523 是一个高度集成的无接触读写器，用于 13.56 MHz 的无接触通信。FSV9523 支持 ISO/IEC 14443 A/MIFARE 模式。内部发射器能够驱动无需额外有源电路即可与 ISO/IEC 14443 A/MIFARE 卡和应答器通信的读写器天线。接收模块提供了一个强大的和高效的解调和解码实现，用于从 ISO/IEC 14443 A/MIFARE 兼容卡和应答器解调和解码信号。数字模块管理完整的 ISO/IEC 14443 A 帧和错误检测（奇偶校验和 CRC）功能。
品牌名称: Forsinve(福芯微)
商品型号: FSV9523
商品编号: C5336461
商品封装: QFN-32(5x5)
包装方式: 托盘
商品毛重: 0.85克(g)

商品概述

FSV9523是一款高度集成的读写器，用于13.56 MHz的非接触式通信。FSV9523读写器支持ISO/IEC 14443 A/MIFARE模式。 FSV9523的内部发射器能够驱动一个读写器天线，该天线设计用于与ISO/IEC 14443 A/MIFARE卡和应答器进行通信，无需额外的有源电路。接收器模块为解调和解码来自ISO/IEC 14443 A/MIFARE兼容卡和应答器的信号提供了强大而高效的实现方案。数字模块管理完整的ISO/IEC 14443 A帧结构和错误检测（奇偶校验和CRC）功能。支持ISO/IEC 14443 A和ISO/IEC 14443 B通信标准的所有协议层，条件如下：

正确应用额外的组件，如振荡器、电源、线圈等
正确实现标准化协议，如ISO/IEC 14443 - 4和/或ISO/IEC 14443 B防冲突协议 FSV9523支持使用MIFARE更高波特率的非接触式通信（见第22页的8.3.4.11节），双向传输速度高达848 k Bd。提供以下主机接口： • 串行外设接口（SPI） • 串行UART（类似于RS232，电压电平取决于引脚电源） • I2C总线接口

商品特性

高度集成的模拟电路，用于解调和解码响应
缓冲输出驱动器，用于以最少的外部组件连接天线
支持ISO/IEC 14443 A/MIFARE
支持ISO/IEC 14443 B读写模式。读写模式下的典型工作距离可达50 mm，具体取决于天线尺寸和调谐情况
支持读写模式下的MIFARE Mini、MIFARE 1K和MIFARE 4K加密
支持ISO/IEC 14443 A在212 kBd、424 kBd和848 kBd的更高传输速度通信
支持MFIN/MFOUT
通过MFIN/MFOUT为连接的智能卡IC提供额外的内部电源
支持的主机接口：
- SPI最高可达10 Mbit/s
- I2C总线接口：快速模式下最高可达400 kBd，高速模式下最高可达3400 kBd
- RS232串行UART最高可达1228.8 kBd，电压电平取决于引脚电源
FIFO缓冲区可处理64字节的发送和接收
灵活的中断模式
带低功耗功能的硬复位
软件模式下的掉电功能
可编程定时器
用于连接27.12 MHz石英晶体的内部振荡器
2.5 V至3.3 V电源
CRC协处理器
可编程I/O引脚
与MFRC523兼容

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	射频卡芯片
	协议	ISO 14443A,ISO 14443B,MIFARE
	接口类型	I2C,SPI,UART

	属性	参数值
	频率	13.56MHz
	工作电压	2.5V~3.6V
