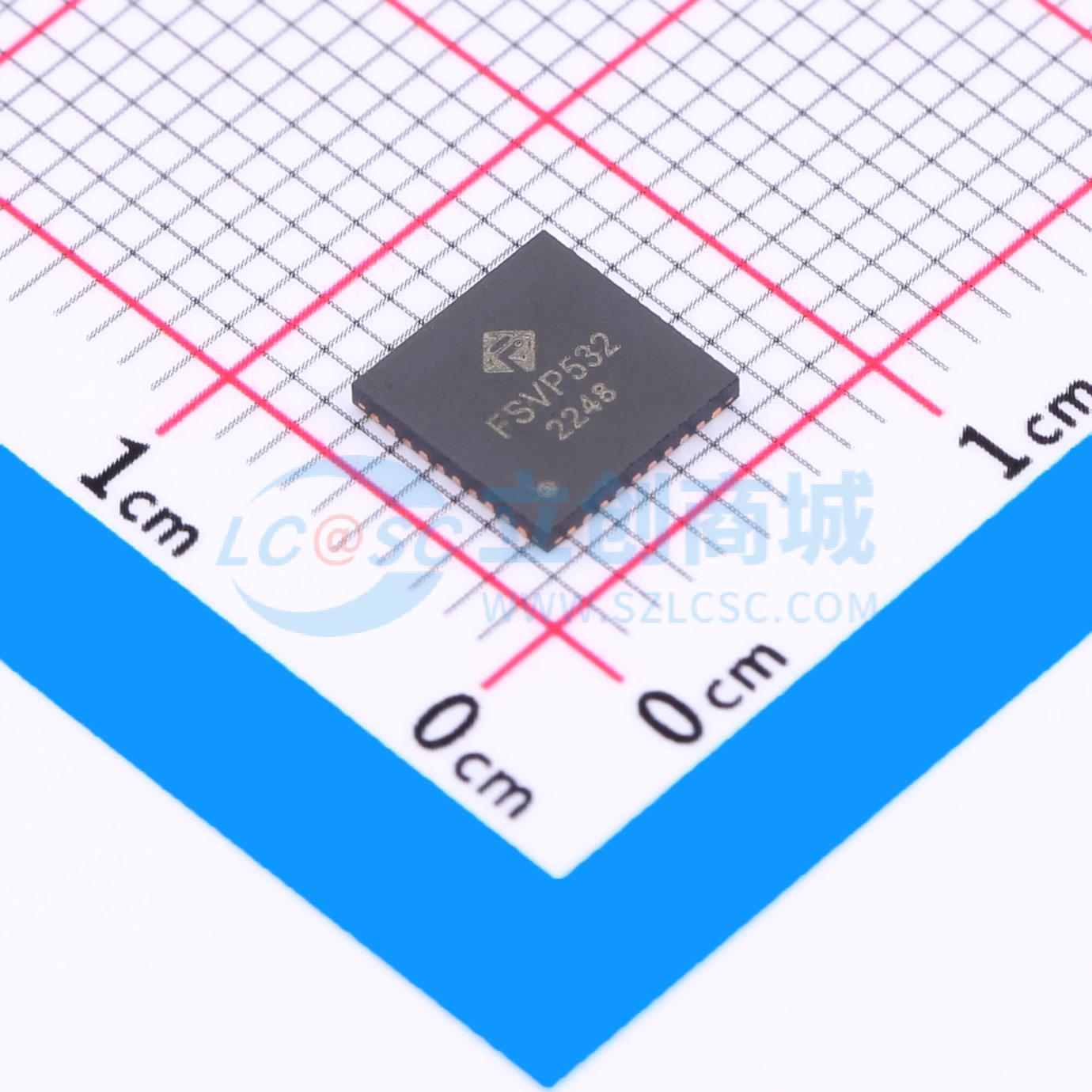

温馨提醒：图片仅供参考，商品以实物为准

FSVP532

多协议射频读卡器IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FSVP532是一款基于80C51微控制器核心的多协议读卡器IC，支持13.56 MHz的射频通信。它支持6种不同的操作模式，包括PIN2PIN兼容PN532、ISO/IEC 14443A/MIFARE读写器/写入器、FeliCa读写器/写入器、ISO/IEC 14443B读写器/写入器、ISO/IEC 14443A/MIFARE卡片仿真模式、FeliCa卡片仿真模式、ISO/IEC 18092, ECMA 340 Peer-to-Peer模式。
品牌名称: Forsinve(福芯微)
商品型号: FSVP532
商品编号: C5336464
商品封装: QFN-40(6x6)
包装方式: 托盘
商品毛重: 2.34克(g)

商品参数

FSVP532是一款高度集成的收发器模块，用于基于80C51微控制器内核的13.56 MHz非接触式通信。它支持6种不同的操作模式：

FSVP532实现了对来自ISO/IEC 14443A/MIFARE兼容卡和应答器信号的解调器和解码器。FSVP532处理完整的ISO/IEC 14443A帧和错误检测（奇偶校验和循环冗余校验）。

FSVP532支持MIFARE Classic 1K或MIFARE Classic 4K卡模拟模式。FSVP532支持使用MIFARE进行非接触式通信，双向最高传输速度可达424 kbit/s。

FSVP532可以对FeliCa编码信号进行解调和解码。FSVP532处理FeliCa帧和错误检测。FSVP532支持使用FeliCa进行非接触式通信，双向最高传输速度可达424 kbit/s。

FSVP532支持ISO/IEC 14443 B读写器通信方案的第2层和第3层，但不包括防冲突功能。这必须在固件以及上层中实现。

在卡模拟模式下，FSVP532能够根据FeliCa或ISO/IEC 14443A/MIFARE卡接口方案响应读写器命令。FSVP532通过其发射器或LOADMOD引脚驱动外部有源电路来生成负载调制信号。只有与使用NFC - WI/S2C接口的安全IC结合使用时，才能实现完整的安全卡功能。

符合ECMA 340和ISO/IEC 18092 NFCIP - 1被动和主动通信模式，FSVP532提供了与另一个符合NFCIP - 1的设备进行通信的可能性，传输速度可达424 kbit/s。FSVP532处理完整的NFCIP - 1帧和错误检测。

FSVP532收发器可以在无需任何额外有源组件的情况下，连接到用于读写器或卡/PICC模式的外部天线。FSVP532支持以下主机接口：

嵌入式低压差稳压器允许设备直接连接到电池。此外，还包括一个电源开关，用于为安全IC供电。

高度集成的解调器和解码器
缓冲输出驱动器，可使用最少数量的外部组件连接天线
集成射频电平检测器
集成数据模式检测器
支持ISO/IEC 14443A/MIFARE
支持ISO/IEC 14443B（仅读写器模式）
在读写器模式下，与ISO/IEC 14443A/MIFARE、ISO/IEC 14443B或FeliCa卡通信的典型工作距离，根据天线尺寸和调谐情况可达50 mm
在NFCIP - 1模式下，典型工作距离根据天线尺寸、调谐和电源情况可达50 mm
在ISO/IEC 14443A/MIFARE或FeliCa卡模拟模式下，典型工作距离根据天线尺寸、调谐和外部场强约为100 mm
在读写器模式下支持MIFARE Classic 1K或MIFARE Classic 4K加密，以及212 kbit/s和424 kbit/s的MIFARE高速传输通信
支持根据FeliCa协议在212 kbit/s和424 kbit/s下进行非接触式通信
集成用于NFCIP - 1的射频接口，速度可达424 kbit/s
可使用外部模拟组件在射频接口上实现高于424 kbit/s的通信
支持的主机接口：
- SPI接口
- I2C接口
用于外部安全配套芯片的电源开关
用于外部设备控制的专用IO端口
用于生产测试的集成天线检测器
用于连接外部安全IC的ECMA 373 NFC - WI接口
