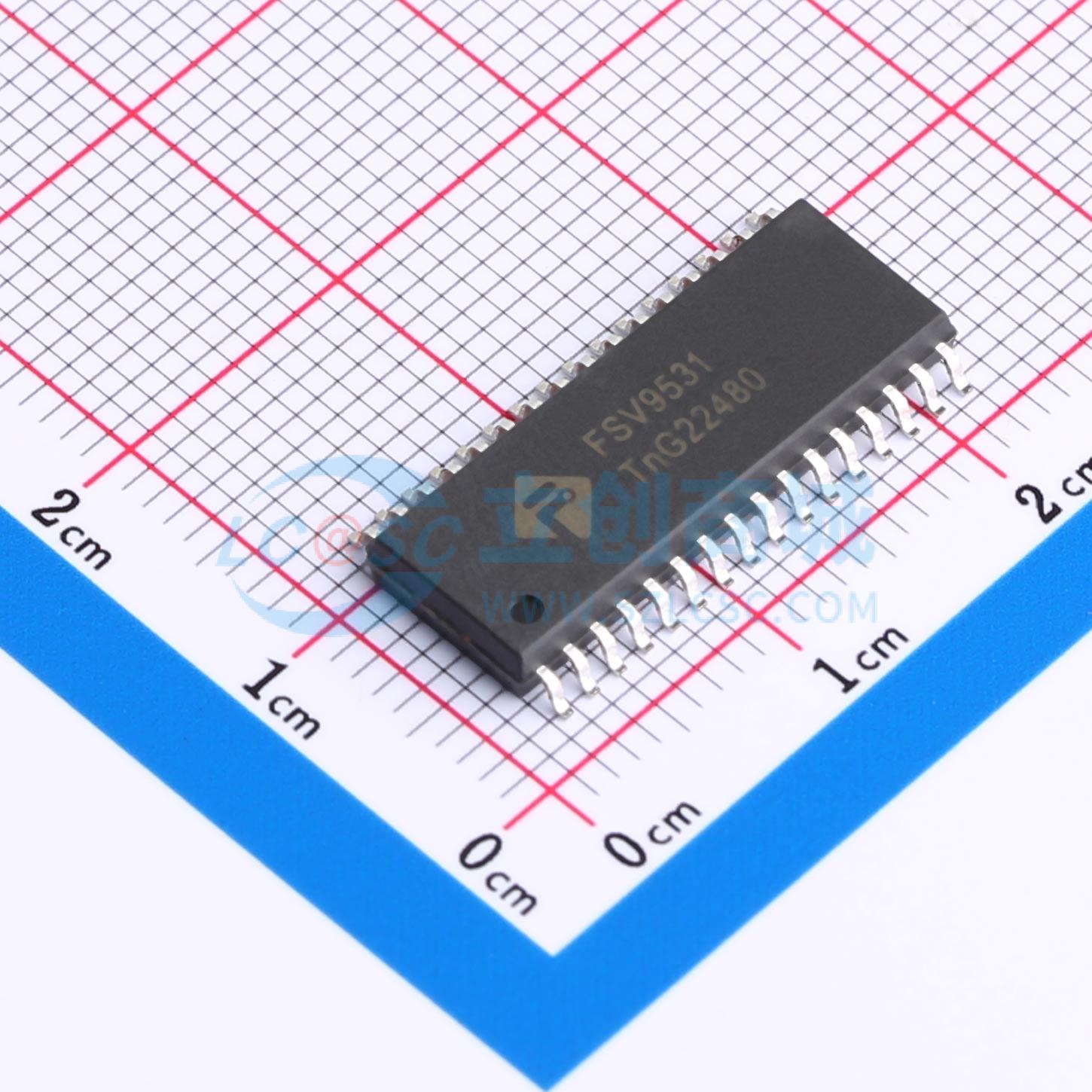

FSV9531
支持ISO/IEC 14443 A/B的射频卡读写器IC
- 描述
- FSV9531是一款高度集成的射频卡读写器IC，支持13.56MHz的无接触通信。它提供了出色的调制和解调功能，支持多种方法和协议，具有小型全集成封装，与FSV9505和FSV9504引脚兼容。
- 品牌名称
- Forsinve(福芯微)
- 商品型号
- FSV9531
- 商品编号
- C5336465
- 商品封装
- SOIC-32_300mil
- 包装方式
- 管装
- 商品毛重
- 1.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | ISO 14443A,ISO 14443B,MIFARE | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 13.56MHz | |
| 工作电压 | 3V~5.5V |
商品概述
FSV9531是一款高度集成的读取器IC，用于13.56 MHz的非接触式通信。FSV9531读取器IC具备以下特性：为无源非接触式通信提供出色的调制和解调功能；支持多种方法和协议；采用小型全集成封装；引脚与FSV9505和FSV9504兼容。在正确应用额外组件（如振荡器、电源、线圈等）并正确实现标准化协议（如ISO/IEC 14443 - 4和/或ISO/IEC 14443 B防冲突协议）的情况下，该IC支持ISO/IEC 14443 A和ISO/IEC 14443 B通信标准的所有协议层。FSV9531支持使用MIFARE更高波特率的非接触式通信。接收器模块为兼容的应答器信号提供了强大且高效的解调/解码电路实现。数字模块管理完整的ISO/IEC 14443标准帧和错误检测（奇偶校验和CRC）。此外，它支持用于MIFARE产品认证的快速MIFARE安全算法。内部发射器模块可直接驱动设计用于近场操作距离达100 mm的天线，无需任何额外的有源电路。并行接口可直接连接到任何8位微处理器，以确保读取器/终端设计的灵活性。此外，还支持串行外设接口（SPI）。
商品特性
- 高度集成的模拟电路，用于解调和解码卡/标签响应
- 缓冲输出驱动器可使用最少的外部组件实现天线连接
- 近场操作距离可达100 mm
- 支持ISO/IEC 14443 A和ISO/IEC 14443 B标准
- 支持MIFARE Mini、MIFARE 1K、MIFARE 4K协议
- 支持MIFARE更高波特率（高达424 kBd）的非接触式通信
- Crypto1和安全的非易失性内部密钥存储器
- 引脚与FSV9505和FSV9504兼容
- 带有内部地址锁存器和IRQ线的并行微处理器接口
- 支持SPI
- 灵活的中断处理
- 自动检测并行微处理器接口类型
- 64字节的发送和接收FIFO缓冲区
- 带低功耗功能的硬复位
- 软件控制的掉电模式
- 可编程定时器
- 唯一序列号
- 用户可编程的启动配置
- 面向位和面向字节的帧格式
- 模拟、数字和发射器模块独立的电源引脚
- 针对低相位抖动优化的内部振荡器缓冲器，可连接13.56 MHz石英晶体
- 时钟频率滤波
- 短距离和近场应用中发射器的工作电压为3.3 V至5 V
- 数字模块的工作电压为3.3 V或5 V
应用领域
- 电子支付系统
- 识别系统
- 门禁控制系统
- 用户服务
- 银行系统
- 数字内容系统
