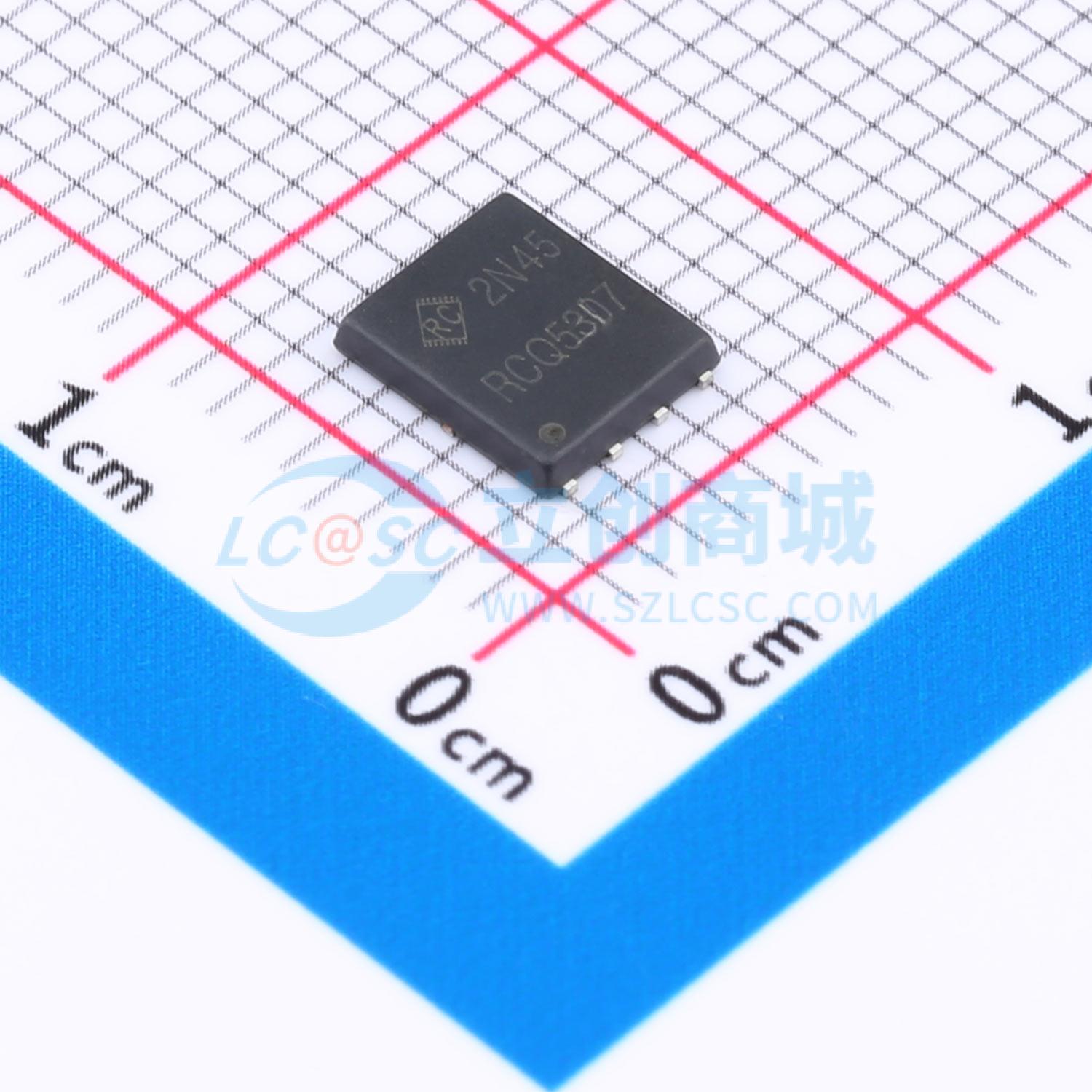

RCQ5307
1个P沟道 耐压:30V 电流:60A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RealChip(正芯半导体)
- 商品型号
- RCQ5307
- 商品编号
- C5334470
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 8.5mΩ@10V | |
| 耗散功率(Pd) | 96W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 48nC | |
| 输入电容(Ciss) | 1.45nF | |
| 反向传输电容(Crss) | 230pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 250pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- VDS = -30V
- ID = -35A
- RDS(ON) < 9.5mΩ，@ VGS = -10V
- RDS(ON) < 14mΩ，@ VGS = -4.5V
- 低导通电阻
- 低栅极电荷
- 快速开关特性
- 无铅、无卤；符合RoHS标准
- 封装形式：PDFN5x6 - 8
应用领域
- 笔记本电脑
- 负载开关
- 工业直流/直流转换电路
