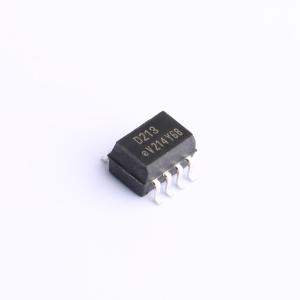

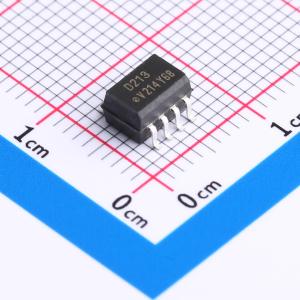

VOD213T
双通道光电晶体管输出型光耦合器，SOIC-8封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VOD205T、VOD206T、VOD207T、VOD211T、VOD213T、VOD217T 是由砷化镓红外发光二极管和硅 NPN 光电晶体管组成的光耦合对。该器件可传输包括直流电平在内的信号信息，同时在输入和输出之间保持高度的电气隔离。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VOD213T
- 商品编号
- C5334382
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 4kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@10mA,2.5mA | |
| 上升时间(tr) | 5us | |
| 下降时间 | 4us | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 300mW | |
| 正向电流(If) | 30mA |
商品概述
VOD205T、VOD206T、VOD207T、VOD211T、VOD213T、VOD217T 是由砷化镓红外 LED 和硅 NPN 光电晶体管组成的光耦合对。该器件可传输包括直流电平在内的信号信息，同时在输入和输出之间保持高度的电气隔离。
商品特性
- 双通道耦合器
- SOIC-8 表面贴装封装
- 标准引脚间距 0.05m
- 仅提供卷带包装（符合 EIA 标准 481 - 2）
- 隔离测试电压 4000 VRMS
- 适用于双波峰焊、气相焊和红外回流焊
