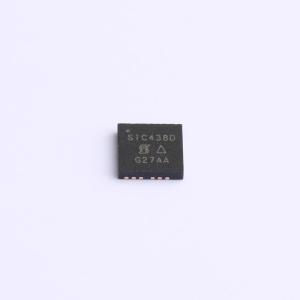

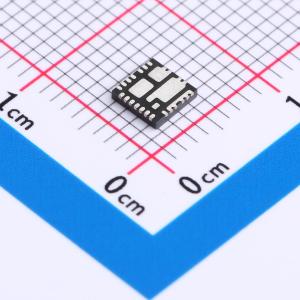

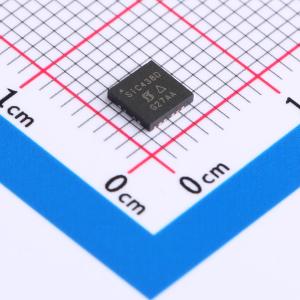

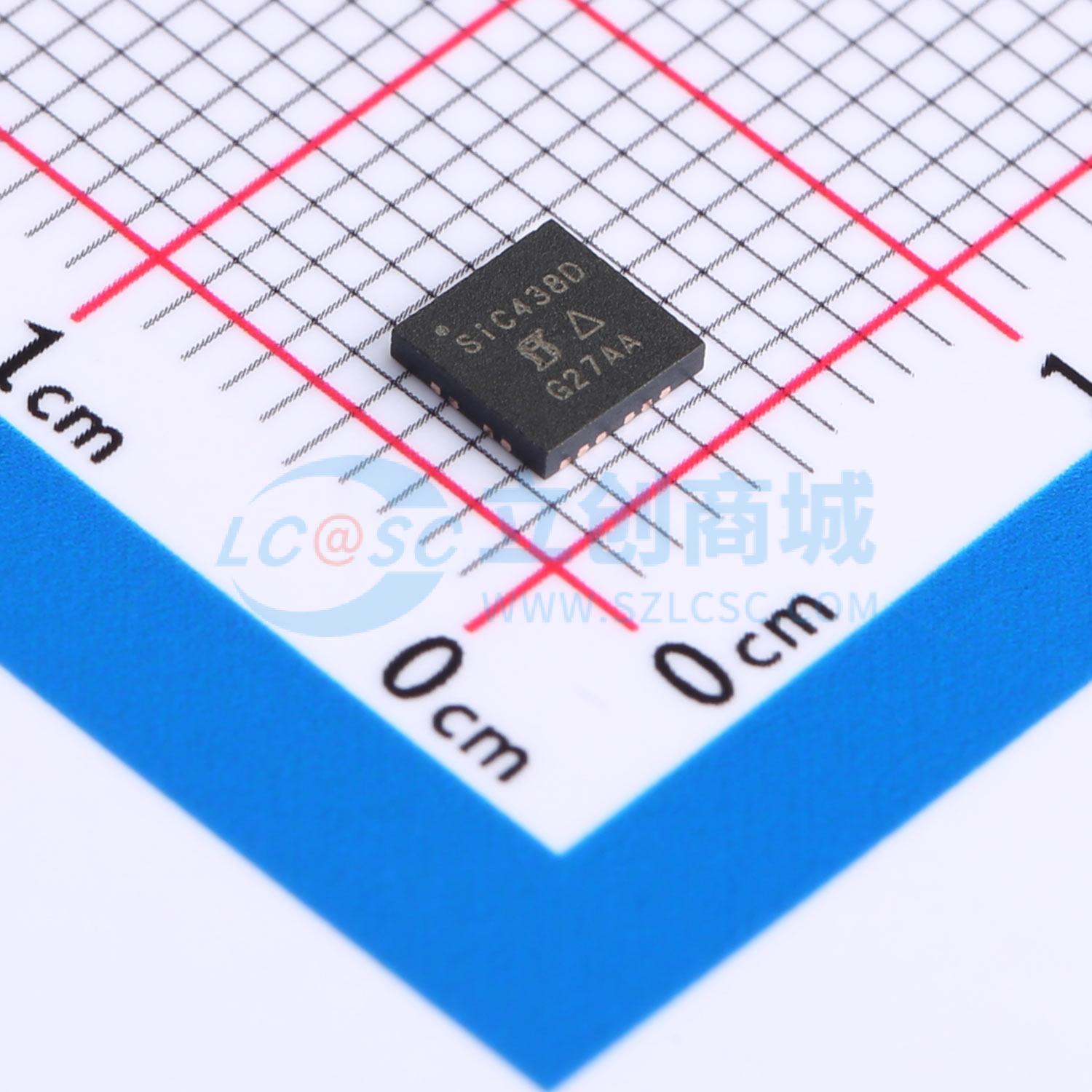

温馨提醒：图片仅供参考，商品以实物为准

SIC438DED-T1-GE3

3 V至28 V输入，8 A，12 A microBUCK DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SiC43x 是集成了高端和低端功率 MOSFET 的同步降压稳压器。其功率级能够在高达 1 MHz 的开关频率下提供 12 A（SiC437）和 8 A（SiC438）的连续电流。该稳压器可从 3 V 至 28 V 的输入轨产生低至 0.6 V 的可调输出电压，以适应各种应用，包括计算机、消费电子、电信和工业领域
品牌名称: VISHAY(威世)
商品型号: SIC438DED-T1-GE3
商品编号: C5334373
商品封装: PowerPAK-MLP44-24L
包装方式: 编带
商品毛重: 0.6克(g)

商品参数

商品概述

SiC43x 是集成了高端和低端功率 MOSFET 的同步降压稳压器。其功率级能够在高达 1 MHz 的开关频率下提供 12 A（SiC437）和 8 A（SiC438）的连续电流。该稳压器可从 3 V 至 28 V 的输入轨产生低至 0.6 V 的可调输出电压，以适应各种应用，包括计算机、消费电子、电信和工业领域。 SiC437 和 SiC438 的架构在输出电容最小的情况下实现了超快瞬态响应，并在极轻负载下实现了严格的纹波调节。该器件采用内部补偿，与任何电容器配合使用都能保持稳定。为保证环路稳定性，无需外部 ESR 网络。该器件还采用了节能方案，显著提高了轻载效率。该稳压器系列集成了一套完整的保护功能，包括输出过压保护（OVP）、逐周期过流保护（OCP）、短路保护（SCP）和热关断（OTP）。它还具备欠压锁定（UVLO）和用户可编程软启动功能。 SiC437 和 SiC438 采用无铅（Pb）、尺寸为 4 mm x 4 mm 的增强型功率 MLP - 44L 封装。

商品特性

通用性强
- 输入电压范围为 3 V 至 28 V，符合 RoHS 标准
- 输出电压可调，低至 0.6 V
- 可扩展解决方案：8 A（SiC438）、12 A（SiC437）和 24 A（SiC431）
- 输出电压跟踪和排序，支持预偏置启动
- 在 -40 ℃ 至 +125 ℃ 温度范围内，输出电压精度为 ± 1 %
高效
- 峰值效率达 97 %
- 关断时电源电流为 1 μA
- 非开关状态下工作电流为 50 μA
高度可配置
- 提供四种可编程开关频率：300 kHz、500 kHz、750 kHz 和 1 MHz
- 软启动和电流限制均可调
- 三种工作模式：强制连续导通、节能模式（SiC43xB、SiC43xD）或超声模式（SiC43xA、SiC43xC）
坚固可靠
- 逐周期电流限制
- 输出过压保护
- 输出欠压/短路保护，具备自动重试功能
- 电源正常标志和过温保护

应用领域

5 V、12 V 和 24 V 输入轨负载点（POL）
台式机、笔记本电脑、服务器和工业计算机
工业与自动化
消费电子

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~28V
	输出电压	-
	输出电流	8A
	开关频率	300kHz~1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	可调
