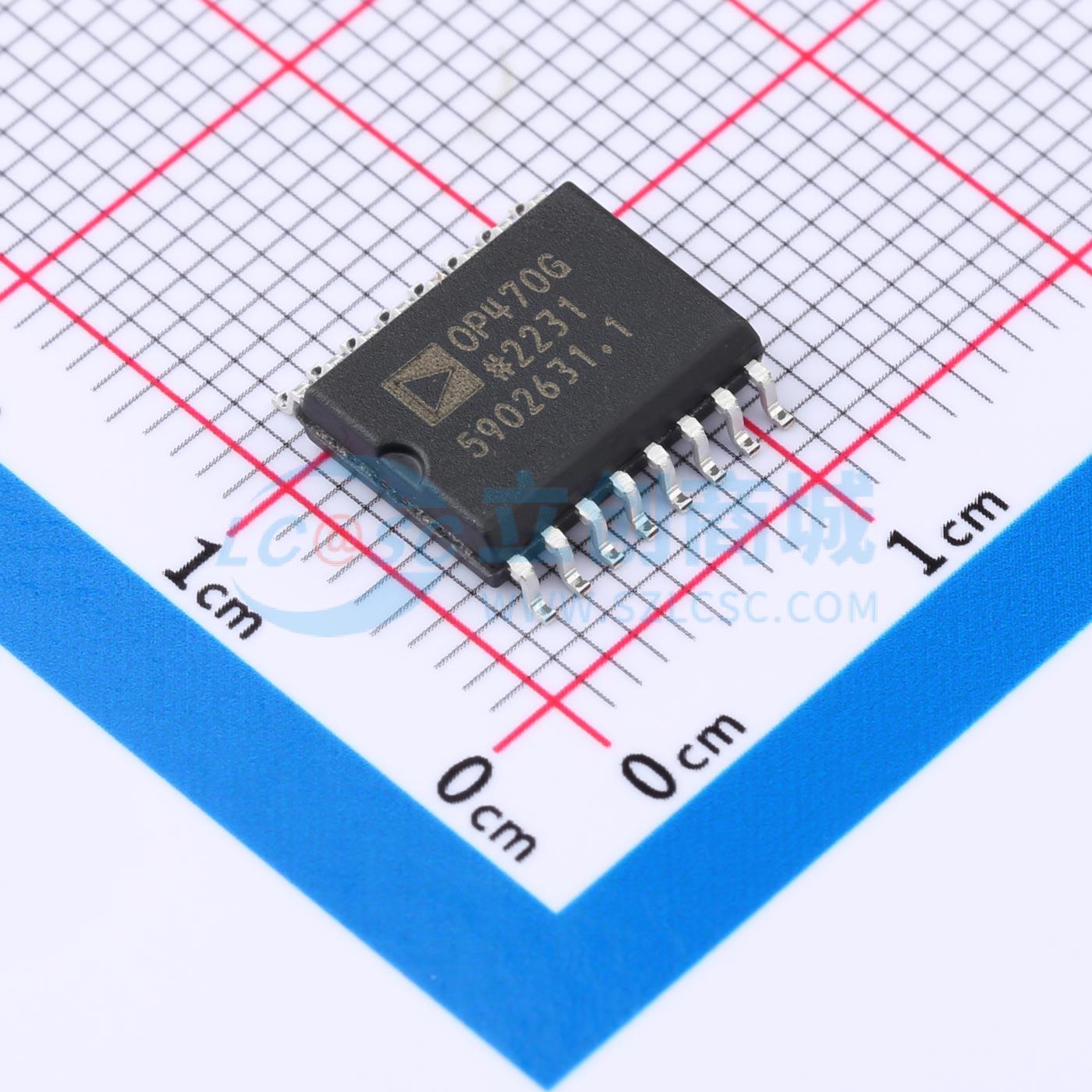

温馨提醒：图片仅供参考，商品以实物为准
OP470GSZ-REEL
低噪声四通道运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高性能单片四运放，具有极低的电压噪声，在1kHz时最大为5nV/√Hz，性能与行业标准OP27相当。输入失调电压低于0.4mV，失调漂移低于2μV/°C，在全温度范围内有保证。开环增益在10kΩ负载下超过1,000,000，确保了出色的增益精度和线性度。输入偏置电流低于25nA，可减少因信号源电阻引起的误差。共模抑制比超过110dB，电源抑制比小于1.8μV/V，可显著减少因接地噪声和电源波动引起的误差。四运放的功耗是四个OP27的一半，在功耗敏感的应用中具有显著优势。单位增益稳定，增益带宽积为6MHz，压摆率为2V/μs。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- OP470GSZ-REEL
- 商品编号
- C581272
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 6MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 2V/us | |
| 输入偏置电流(Ib) | 15nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | 5.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 11mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee~Vcc) | -15V~15V |
商品概述
OP470是一款高性能单片四运放，电压噪声极低，在1 kHz时最大为5 nV/√Hz，性能可与ADI的行业标准OP27相媲美。 OP470的输入失调电压低于0.4 mV，对于四运放而言表现出色，失调漂移低于2 μV/°C，在整个温度范围内有保证。OP470在10 kΩ负载下的开环增益超过1,000,000，确保了出色的增益精度和线性度，即使在高增益应用中也是如此。输入偏置电流低于25 nA，可减少因信号源电阻引起的误差。OP470的共模抑制比（CMR）超过110 dB，电源抑制比（PSRR）小于1.8 μV/V，可显著减少因接地噪声和电源波动引起的误差。四运放OP470的功耗是四个OP27功耗的一半，这对于注重功耗的应用来说是一个显著优势。OP470是单位增益稳定的，增益带宽积为6 MHz，压摆率为2 V/μs。
商品特性
- 极低噪声，在1 kHz时最大为5 nV/√Hz
- 出色的输入失调电压，最大0.4 mV
- 低失调电压漂移，最大2 μV/°C
- 非常高的增益，最小1000 V/mV
- 出色的共模抑制比，最小110 dB
- 压摆率，典型值2 V/μs
- 增益带宽积，典型值6 MHz
- 行业标准四运放引脚排列
- 提供裸片形式
应用领域
- 多级增益模块
- 低噪声仪表放大器
- 四缓冲器
- 低噪声有源滤波器
