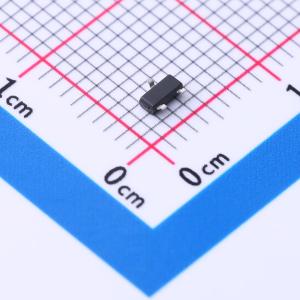

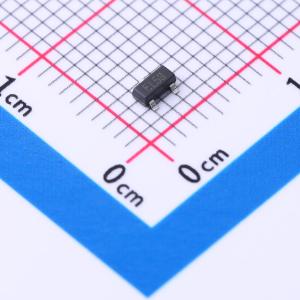

温馨提醒：图片仅供参考，商品以实物为准
ESDA5V3L-MS
两路 单向ESD 5V截止 峰值脉冲电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 两路单向ESDA5V3L
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ESDA5V3L-MS
- 商品编号
- C5331069
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 100pF |
商品特性
- 150瓦峰值脉冲功率（tp = 8/20μs）
- 单向和单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 保护两条数据线：
- IEC 61000-4-2 ±8kV接触放电 ±15kV空气放电
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）10A（8/20μs）
应用领域
- 数据线
- 自动取款机
- 网络
- 电源线
