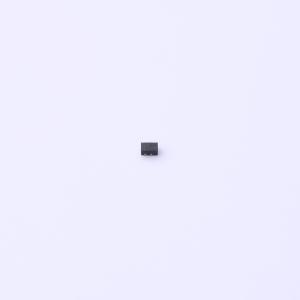

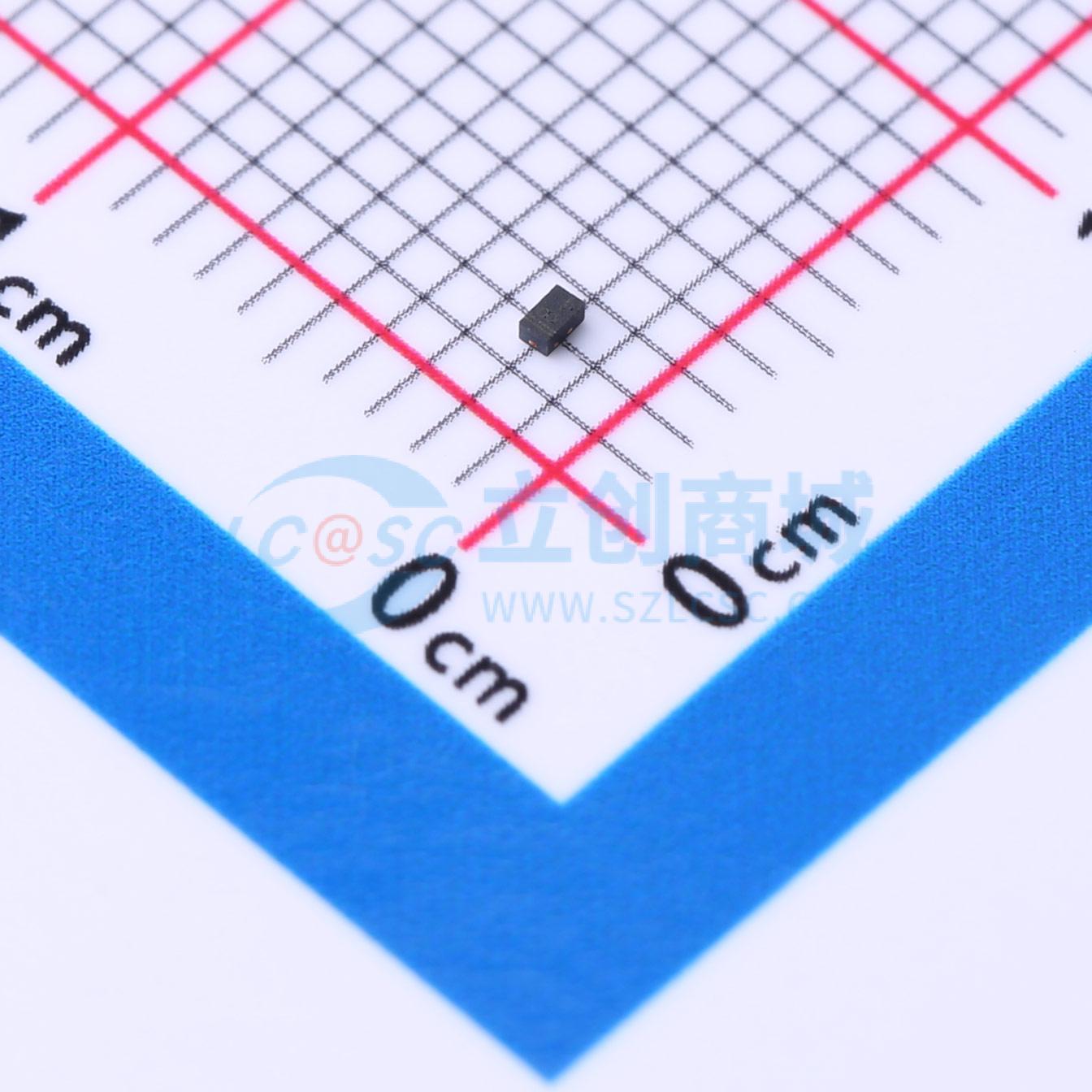

TPD1E10B06DPYR-MS
ESD（静电放电）、TVS（瞬态电压抑制器）、TSS（半导体放电管）、MOV（压敏电阻）、GDT（气体放电管）、PLED（保护发光二极管）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：80 Watts 峰值脉冲功率（tp = 8/20 μs）。 高速数据线瞬态保护，符合 IEC 61000-4-2（ESD）±（空气），±（接触），IEC 61000-4-4（EFT）40A（5/50ns）。 工作电压：5V。 保护一个电源或 I/O 端口。 低工作和钳位电压。 固态硅雪崩技术。应用：笔记本电脑、台式机、服务器和视频图形卡。 USB 电源和数据线保护
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- TPD1E10B06DPYR-MS
- 商品编号
- C5331093
- 商品封装
- X1-SON-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.8V | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品特性
- 80W 峰值脉冲功率（tp = 8/20μs）
- 高速数据线符合 IEC 61000 - 4 - 2（ESD）±（空气放电）、±（接触放电）的瞬态保护
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 工作电压：5V
- 保护单路电源或 I/O 端口
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
- 笔记本电脑、台式机、服务器和视频图形卡
- USB 电源和数据线保护
- 显示器和平板显示器 I²C 总线保护
- 便携式仪器
- 机顶盒
