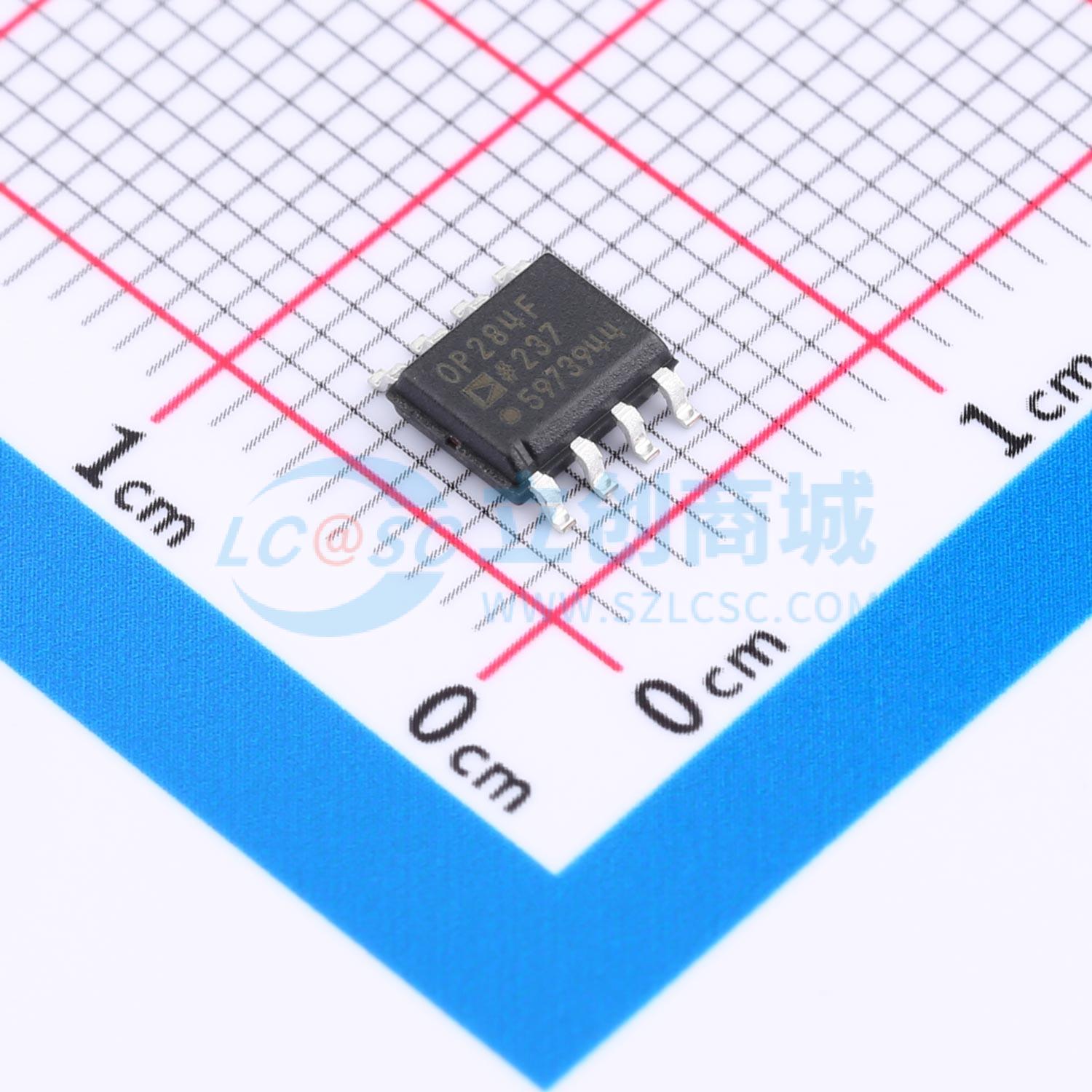

OP284FSZ
精密轨到轨输入和输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 精密RRIO双通道运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- OP284FSZ
- 商品编号
- C581247
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 1.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 3.25MHz | |
| 输入失调电压(Vos) | 125uV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 4V/us | |
| 输入偏置电流(Ib) | 450nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 60nA | |
| 噪声密度(eN) | 3.9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 60dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.45mA | |
| 输出电流 | 10mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~36V | |
| 双电源(Vee~Vcc) | -18V~-1.5V；1.5V~18V |
商品概述
OP184/OP284/OP484分别是单通道/双通道/四通道、单电源、4 MHz带宽放大器，具有轨到轨输入与输出特性。保证工作电压范围为3 V至36 V(或±1.5 V至±18 V)。 这些放大器非常适合要求交流性能与精密直流性能的单电源应用。带宽、低噪声与精度特性组合，使其适合滤波器和仪器仪表等各种应用。 其它应用包括便携式电信设备、电源控制与保护，以及用作具有宽输出范围传感器的放大器或缓冲器。要求采用轨到轨输入放大器的传感器包括霍尔效应传感器、压电传感器和阻性传感器。 利用轨到轨输入和输出摆幅，设计人员可以在单电源系统中构建多级滤波器，并保持高信噪比。 OP184/OP284/OP484的额定工作温度范围为 -40°C至+125°C扩展工业温度范围。
商品特性
- 单电源供电
- 宽带宽：4 MHz
- 低失调电压：65 μV
- 单位增益稳定
- 高压摆率：4.0 V/μs
- 低噪声：3.9 nV/√Hz
应用领域
- 电池供电仪器仪表
- 电源控制和保护
- 电信
- DAC输出放大器
- ADC输入缓冲器
