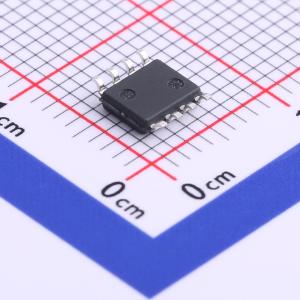

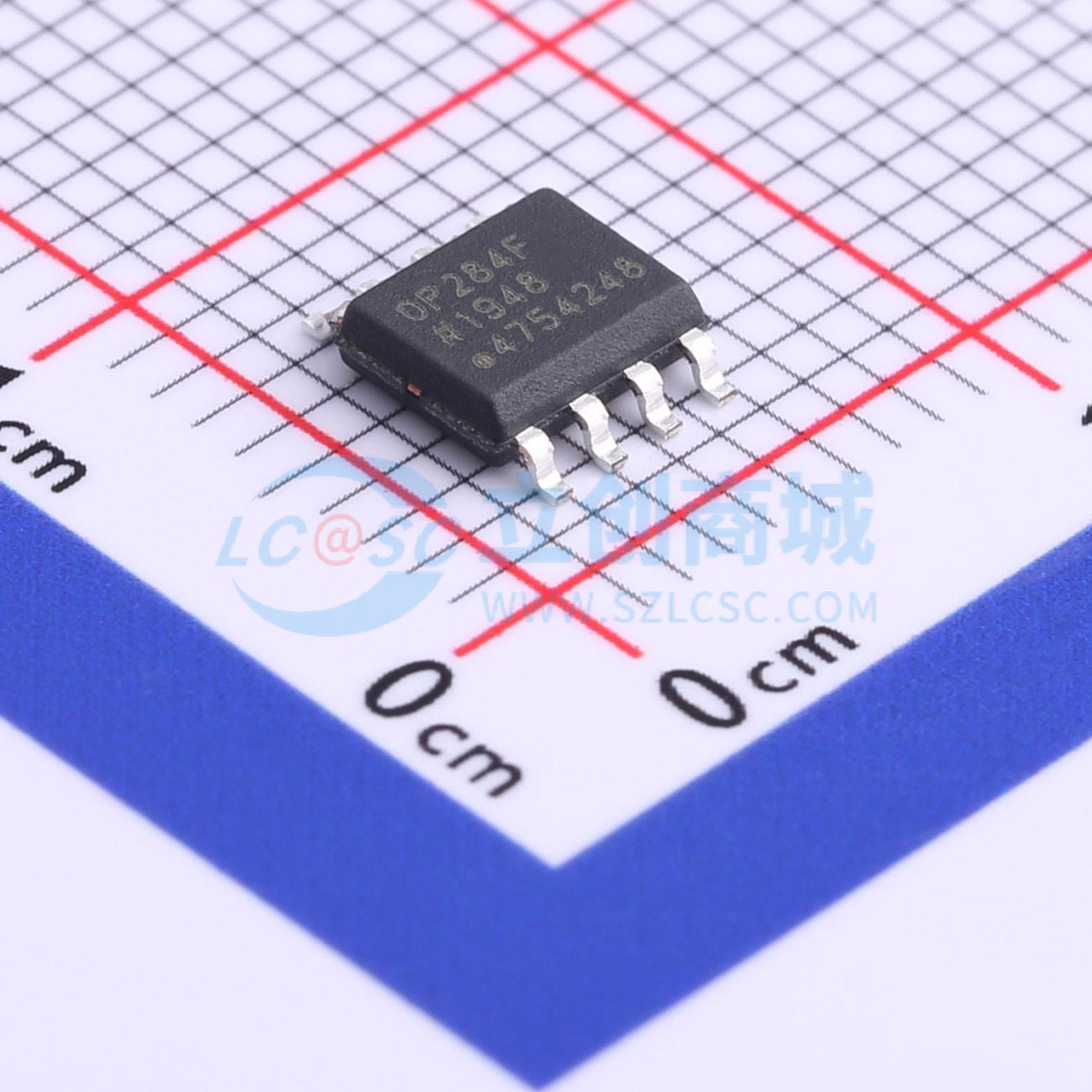

温馨提醒：图片仅供参考，商品以实物为准
OP284FSZ-REEL7
精密轨到轨输入和输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 精密RRIO双通道运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- OP284FSZ-REEL7
- 商品编号
- C581249
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 单电源电压 | 3V~36V | |
| 双电源(Vee~Vcc) | 1.5V~18V；-18V~-1.5V | |
| 输入失调电压(Vos) | 125uV | |
| 输入失调电压温漂(Vos TC) | 200nV/℃ | |
| 增益带宽积(GBW) | 4MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 4V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 86dB | |
| 输入电压噪声密度(eN) | 3.9nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 60nA | |
| 静态电流(Iq) | 1.45mA | |
| 输出电流 | 10mA | |
| 输入失调电流(Ios) | 50nA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置补偿 |
商品概述
OP184/OP284/OP484分别为单通道、双通道和四通道单电源4 MHz带宽放大器，具备轨到轨输入和输出特性。它们保证能在3V至36V（或±1.5V至±18V）的电源电压下工作。
这些放大器非常适合同时需要交流和精密直流性能的单电源应用。宽带宽、低噪声和高精度的特性组合，使OP184/OP284/OP484在包括滤波器和仪器仪表等多种应用中都十分有用。
这些放大器的其他应用包括便携式电信设备、电源控制与保护，以及作为宽输出范围传感器的放大器或缓冲器。需要轨到轨输入放大器的传感器包括霍尔效应传感器、压电传感器和电阻式传感器。
输入和输出均能实现轨到轨摆幅的能力，使设计人员能够在单电源系统中构建多级滤波器，并保持高信噪比。
OP184/OP284/OP484的工作温度范围为-40°C至+125°C，适用于高温扩展工业环境。单通道OP184采用8引脚SOIC表面贴装封装。双通道OP284提供8引脚PDIP和SOIC表面贴装封装。四通道OP484提供14引脚PDIP和14引脚窄体SOIC封装。
商品特性
- 单电源工作
- 宽带宽：4 MHz
- 低失调电压：65 μV
- 单位增益稳定
- 高转换速率：4.0 V/μs
- 低噪声：3.9 nV/√Hz
应用领域
- 电池供电的仪器仪表
- 电源控制与保护
- 电信
- DAC输出放大器
- ADC输入缓冲器
