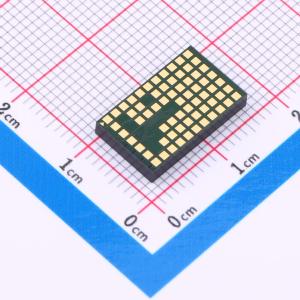

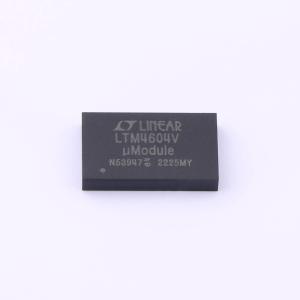

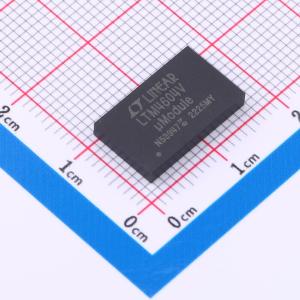

LTM4604IV#PBF

低电压、4A DC/DC uModule稳压器带跟踪功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTM4604是一款完整的4A开关模式降压μModule（微型模块）稳压器。该封装内包含开关控制器、功率FET、电感器和所有支持组件。LTM4604的输入电压范围为2.375V至5.5V，输出电压范围为0.8V至5V，可通过单个电阻设置。这种高效设计可提供高达4A的连续电流（5A峰值）。完成设计仅需大容量输入和输出电容器。薄型封装（2.32mm）可利用PCB底部未使用的空间，实现高密度负载点稳压。高开关频率和电流模式架构可实现对输入电压和负载变化的快速瞬态响应，且不影响稳定性。该器件支持输出电压跟踪，用于电源轨排序。故障保护功能包括折返式电流保护、热关断和可编程软启动功能。LTM4604采用符合RoHS标准的15mm×9mm×2.32mm LGA封装。
品牌名称: ADI(亚德诺)
商品型号: LTM4604IV#PBF
商品编号: C581095
商品封装: LGA-66(9x15)
包装方式: 托盘
商品毛重: 1.12克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.375V~5.5V
	输出电压精度	±2%
	输出电压(Vout)	800mV~5V
	输出电流(最大值)	4A
	静态电流(Iq)	60uA

商品概述

LTM4604是一款完整的4A开关模式降压μModule（微型模块）稳压器。该封装内包含开关控制器、功率FET、电感器和所有支持组件。LTM4604的输入电压范围为2.375V至5.5V，输出电压范围为0.8V至5V，可通过单个电阻设置。这种高效设计可提供高达4A的连续电流（5A峰值）。完成设计仅需大容量输入和输出电容器。薄型封装（2.32mm）可利用PCB底部未使用的空间，实现高密度负载点稳压。高开关频率和电流模式架构可实现对输入电压和负载变化的快速瞬态响应，且不影响稳定性。该器件支持输出电压跟踪，用于电源轨排序。故障保护功能包括折返式电流保护、热关断和可编程软启动功能。LTM4604采用符合RoHS标准的15mm×9mm×2.32mm LGA封装。

商品特性

完整的独立电源
宽输入电压范围：2.375V至5.5V
4A直流、5A峰值输出电流
0.8V至5V输出
输出电压跟踪
最大总直流输出误差±2%
超快瞬态响应
电流模式控制
电流折返保护、并联/均流
小型超薄封装：15mm×9mm×2.32mm LGA

应用领域

电信和网络设备
服务器、ATCA卡
工业设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(170个/托盘，最小起订量 1 个)

个

起订量：1 个170个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	开关频率	1.25MHz
	纹波噪声	10mVp-p
	特性	过流保护；过热保护
	长度	15mm
	宽度	9mm
	高度	2.32mm
	工作温度	-40℃~+85℃
