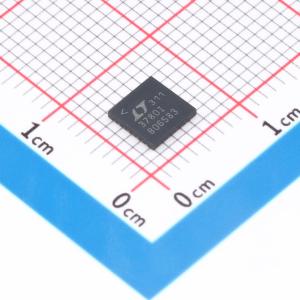

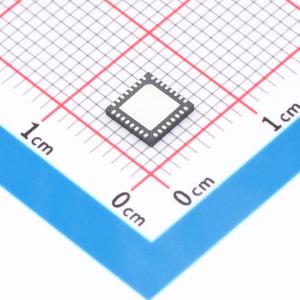

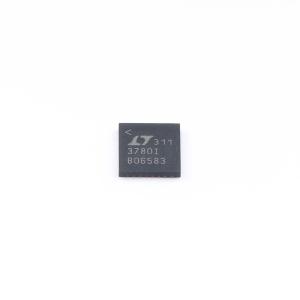

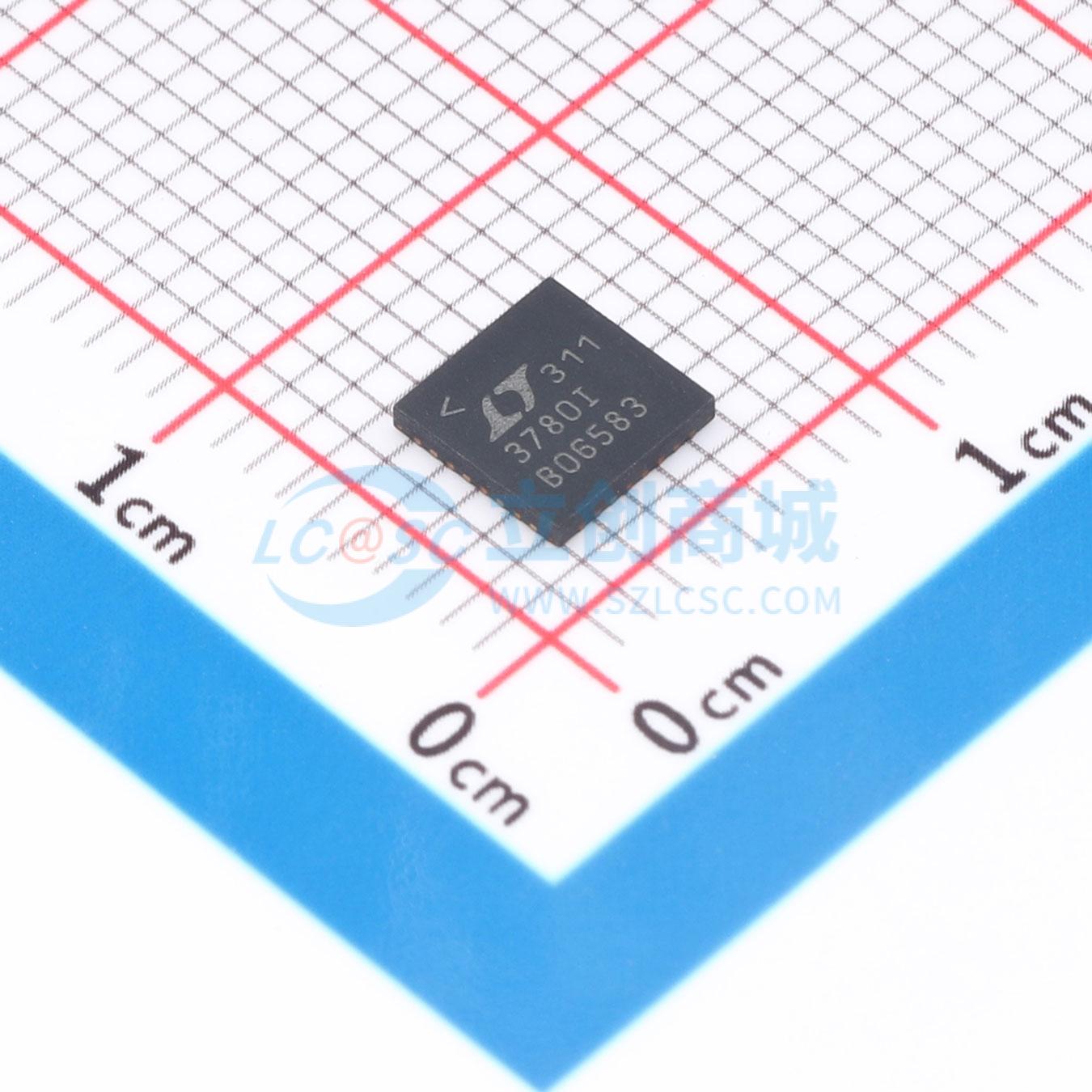

温馨提醒：图片仅供参考，商品以实物为准
LTC3780IUH#PBF
TC3780 – 高效率、同步、四开关降压-升压型控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC3780是一款高性能降压 - 升压型开关稳压器控制器，可在高于、低于或等于输出电压的输入电压条件下工作。恒定频率电流模式架构支持高达400kHz的可锁相频率。LTC3780具有4V至30V（最大36V）的宽输入和输出范围，且能在不同工作模式间无缝切换，非常适合汽车、电信和电池供电系统
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC3780IUH#PBF
- 商品编号
- C580798
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 管装
- 商品毛重
- 0.196292克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 4V~36V | |
| 输出电压 | 800mV~30V | |
| 输出电流 | - | |
| 开关频率 | 200kHz~400kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 2.4mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LTC3780是一款高性能降压-升压型开关稳压器控制器，可在高于、低于或等于输出电压的输入电压下工作。恒定频率电流模式架构允许高达400kHz的锁相频率。LTC3780具有4V至30V（最大36V）的宽输入和输出范围，且工作模式之间可无缝转换，非常适合汽车、电信和电池供电系统。
商品特性
- 单电感架构允许输入电压高于、低于或等于输出电压
- 宽输入电压范围：4V至36V工作
- 同步整流：效率高达98%
- 电流模式控制
- ±1%输出电压精度：0.8V < 输出电压 < 30V
- 可锁相固定频率：200kHz至400kHz
- 电源正常输出电压监控
- 用于MOSFET供电的内部LDO
- 四N沟道MOSFET同步驱动
- 关断期间输出与输入断开
- 可调软启动电流斜坡
- 折返式输出电流限制
- 可选低电流模式
- 输出过压保护
- 提供24引脚SSOP和外露焊盘（5mm×5mm）32引脚QFN封装
应用领域
- 汽车系统
- 电信系统
- 直流配电系统
- 高功率电池供电设备
- 工业控制
