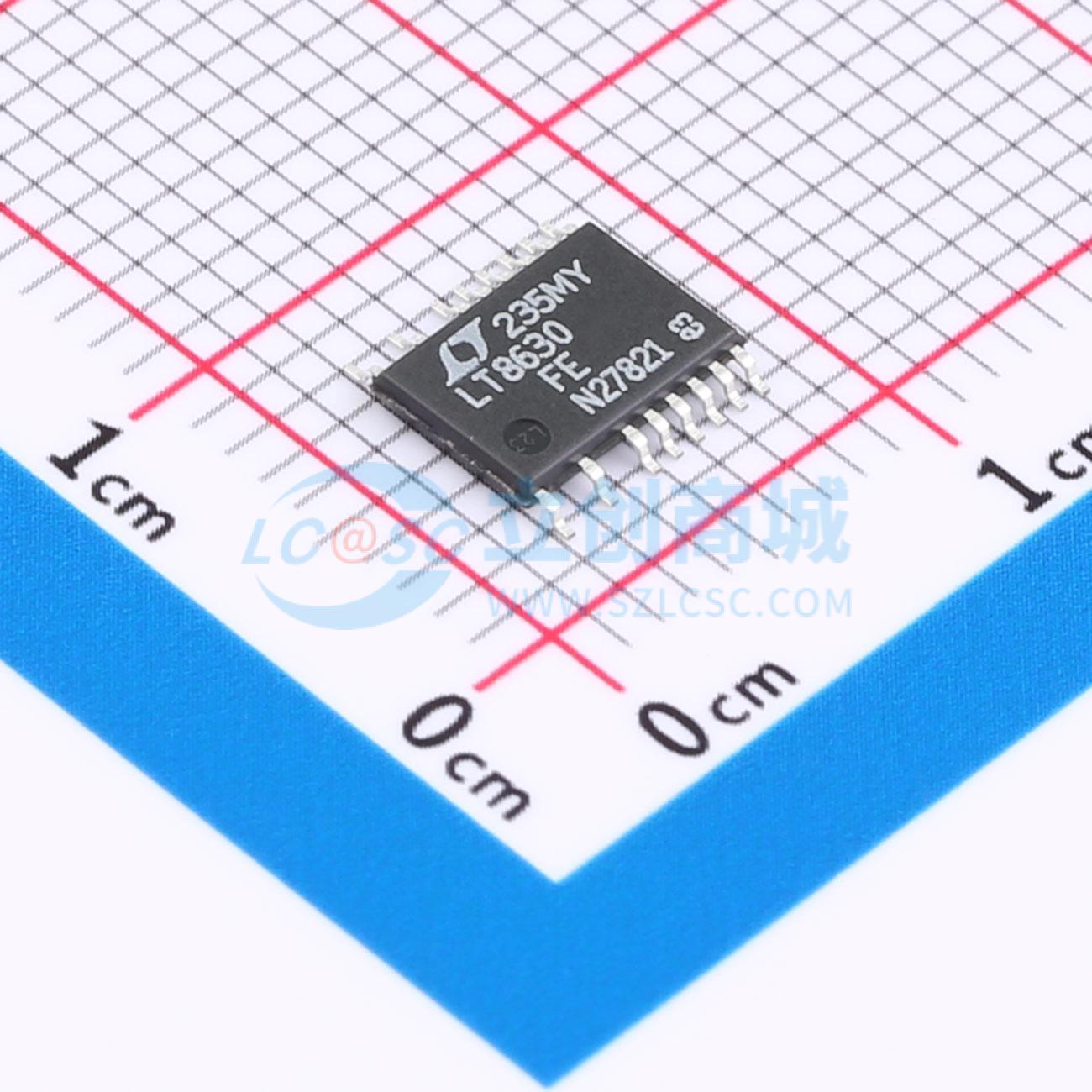

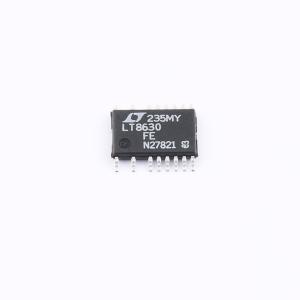

温馨提醒：图片仅供参考，商品以实物为准

LT8630EFE#PBF

100V 0.6A 同步降压高效开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT8630是一款具有内部同步开关的降压型DC/DC转换器,适用于3V到100V的宽输入电压范围,最大输出电流为0.6A。该器件采用边界模式开关,具有高效率和低静态电流特性。
品牌名称: ADI(亚德诺)
商品型号: LT8630EFE#PBF
商品编号: C580324
商品封装: TSSOP-20-EP
包装方式: 管装
商品毛重: 0.340909克(g)

商品参数

商品概述

LT8630是一款电流模式PWM降压型DC/DC转换器，内置同步开关，可为高达0.6A的输出负载提供电流。3V至100V的宽输入电压范围使LT8630适用于多种电源的稳压，包括汽车和工业系统以及36V至72V电信电源。可变频率边界模式开关可在宽输入电压范围内实现最高效率。低纹波突发模式操作可在极低输出电流下实现高效运行，同时将输出纹波保持在5mV以下。软启动功能可控制输出电压的上升速率，消除启动期间的输入电流浪涌，同时还能实现输出跟踪。当输出电压处于稳压输出的±7.5%范围内时，电源正常标志会发出信号。可使用EN/UV引脚对欠压锁定功能进行编程。关断模式可将总静态电流降至<5μA。LT8630采用20引脚TSSOP封装，带有散热焊盘，具有低热阻和高电压引脚间距。

商品特性

超宽输入电压范围：3V至100V
边界模式开关，实现最高效率
输出电压范围：0.8V至60V
内置同步开关
突发模式操作：
- 输入12V、输出5V时，静态电流为16μA
- 输入48V、输出5V时，静态电流为7μA
低压差：最大占空比为99%
峰值电流模式控制
可编程欠压锁定
电源正常标志
灵活的输出电压跟踪
短路保护
低关断电流：5μA
可耐受引脚开路/短路故障
热增强型20引脚TSSOP封装，具有高电压引脚间距

应用领域

电信电源
分布式电源稳压

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~100V
	输出电压	800mV~60V
	输出电流	600mA
	开关频率	-
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	16uA
	开关管(内置/外置)	内置
	输出类型	可调
