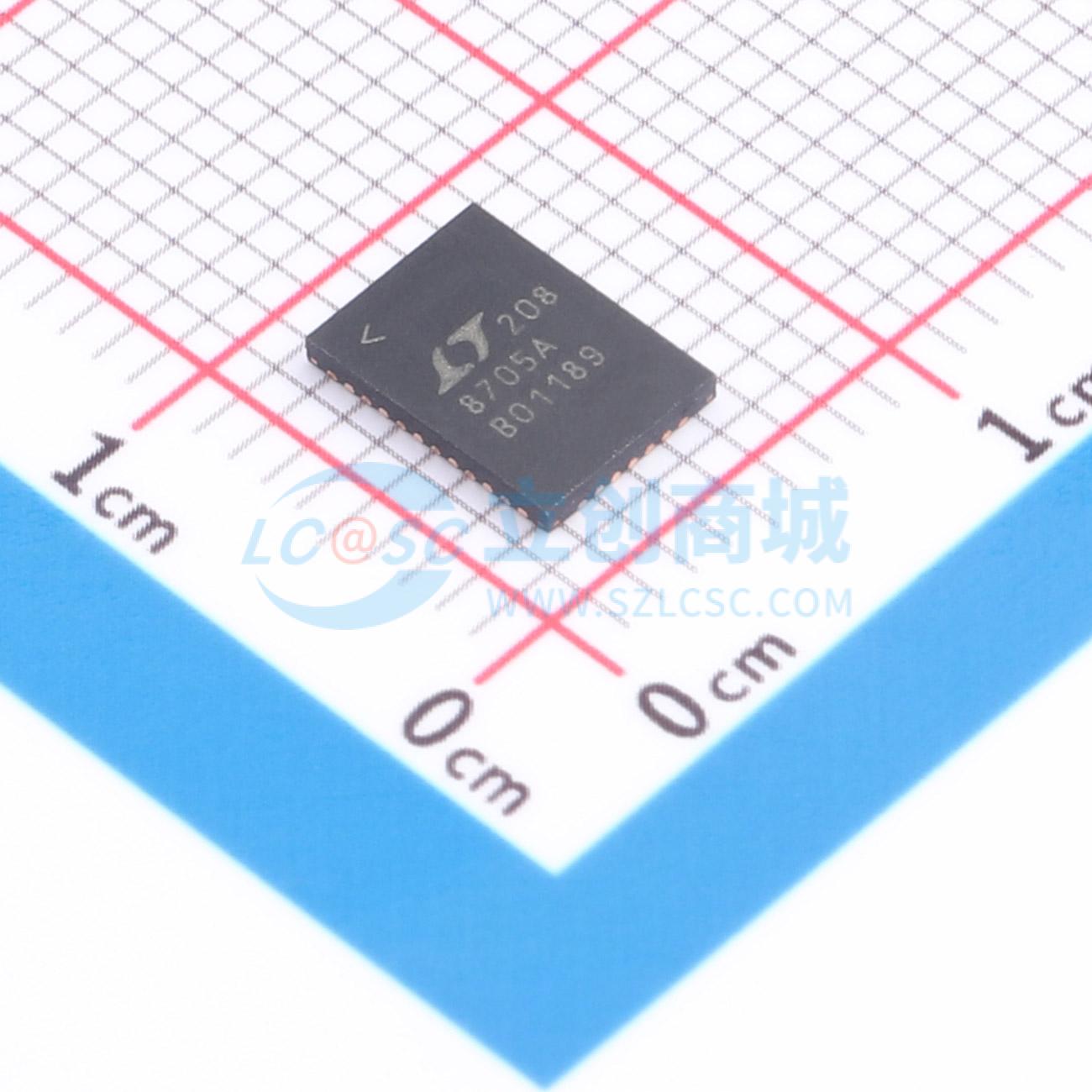

LT8705AEUHF#PBF

80V VIN 和 VOUT 同步、四开关、降压-升压型 DC/DC 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT8705A 是一款高性能降压-升压型开关稳压控制器，可在输入电压高于、低于或等于输出电压的条件下工作。该器件集成了输入电流、输入电压、输出电流和输出电压反馈环路。LT8705A 具有 2.8V 至 80V 的宽输入电压范围和 1.3V 至 80V 的输出电压范围，与大多数太阳能、汽车、电信和电池供电系统兼容。
品牌名称: ADI(亚德诺)
商品型号: LT8705AEUHF#PBF
商品编号: C580337
商品封装: QFN-38-EP(5x7)
包装方式: 管装
商品毛重: 0.153049克(g)

商品参数

商品概述

LT8705A是一款高性能降压-升压开关稳压器控制器，可在高于、低于或等于输出电压的输入电压下工作。该器件集成了输入电流、输入电压、输出电流和输出电压反馈环路。其输入电压范围为2.8V至80V，输出电压范围为1.3V至80V，适用于大多数太阳能、汽车、电信和电池供电系统。LT8705A是LT8705的改进型引脚兼容版本，推荐用于新设计。

LT8705A包含一个MODE引脚，可在轻载时选择突发模式、不连续或连续导通模式。其他特性包括一个3.3V/12mA的LDO、可同步的固定工作频率和片上栅极驱动器。

商品特性

单电感允许VIN高于、低于或等于稳压VOUT
VIN范围：2.8V（需要EXWCC>6.4V）至80V
VOUT范围：1.3V至80V
四路N沟道MOSFET栅极驱动器
同步整流：效率高达98%
输入和输出电流监测引脚
可同步固定频率：100kHz至400kHz
集成输入电流、输入电压、输出电流和输出电压反馈环路
改善了从DCM到FCM的轻载转换
改善了低温时IMON_OUT、IMON_IN的失调
时钟输出可用于监测管芯温度

应用领域

高压降压-升压转换器
输入或输出电流受限的转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.8V~80V
	输出电压	1.3V~80V
	输出电流	-
	开关频率	100kHz~400kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	开关管(内置/外置)	外置
	输出类型	可调
