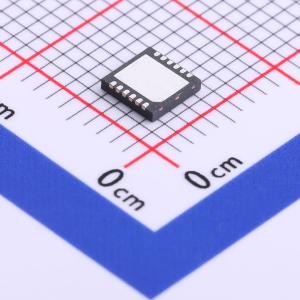

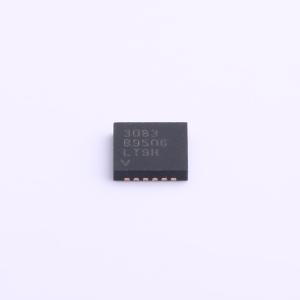

温馨提醒：图片仅供参考，商品以实物为准

LT3083EDF#PBF

可调 3A 单电阻器低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款3A低压差线性稳压器，可并联使用以增加输出电流或在表面贴装板上散热。采用精密电流源和电压跟随器架构，适用于许多需要大电流、可调节至零且无需散热片的应用。该器件还引出了传输晶体管的集电极，以便在与多个电源一起使用时实现低至310mV的低压差工作。通过单个电阻的参考电流，输出电压可在零至23V（DD-PAK和TO-220封装）之间的任何电平进行编程
品牌名称: ADI(亚德诺)
商品型号: LT3083EDF#PBF
商品编号: C580032
商品封装: DFN-12(4x4)
包装方式: 管装
商品毛重: 0.144克(g)

商品参数

商品概述

LT3083是一款3A低压差线性稳压器，可并联使用以增加输出电流或在表面贴装电路板上分散热量。该新型稳压器采用精密电流源和电压跟随器架构，适用于许多需要大电流、可调节至零电压且无需散热片的应用场景。当与多个电源配合使用时，该器件还引出了传输晶体管的集电极，可实现低至310mV的低压差工作。 LT3083的一个关键特性是能够提供较宽的输出电压范围。通过单个电阻设置参考电流，输出电压可在零至23V（DD-PAK和TO-220封装）之间任意编程。LT3083输出端使用10µF电容即可保持稳定，并且该IC使用小型陶瓷电容时也能保持稳定，无需像其他稳压器那样额外增加ESR。内部保护电路包括限流和热保护。LT3083提供16引脚TSSOP（带有外露焊盘以改善热性能）、12引脚4mm×4mm DFN（同样带有外露焊盘）、5引脚TO-220和5引脚表面贴装DD-PAK封装。

商品特性

输出可并联以实现更大电流和热量分散
输出电流：3A
单个电阻设置输出电压
设置引脚电流：50µA，初始精度1%
输出可调节至0V
低输出噪声：40µVRMS（10Hz至100kHz）
宽输入电压范围：1.2V至23V（DD-Pak和TO-220封装）
低压差电压：310mV
负载调整率<1mV
线性调整率<0.001%/V
最小负载电流：1mA
最小10µF陶瓷电容即可保持稳定
带折返功能的限流和过温保护
提供16引脚TSSOP、12引脚4mm×4mm DFN、5引脚TO-220和5引脚表面贴装DD-PAK封装

应用领域

大电流全表面贴装电源
高效线性稳压器
开关电源后置稳压器
低元件数量的可变电压电源
低输出电压电源

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(91个/管，最小起订量 1 个)

个

起订量：1 个91个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	23V
	输出电压	0V~23V
	输出电流	3A
	电源纹波抑制比(PSRR)	85dB@(120Hz)
	压差	310mV@(3A)

	属性	参数值
	静态电流(Iq)	-
	噪声	40uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
