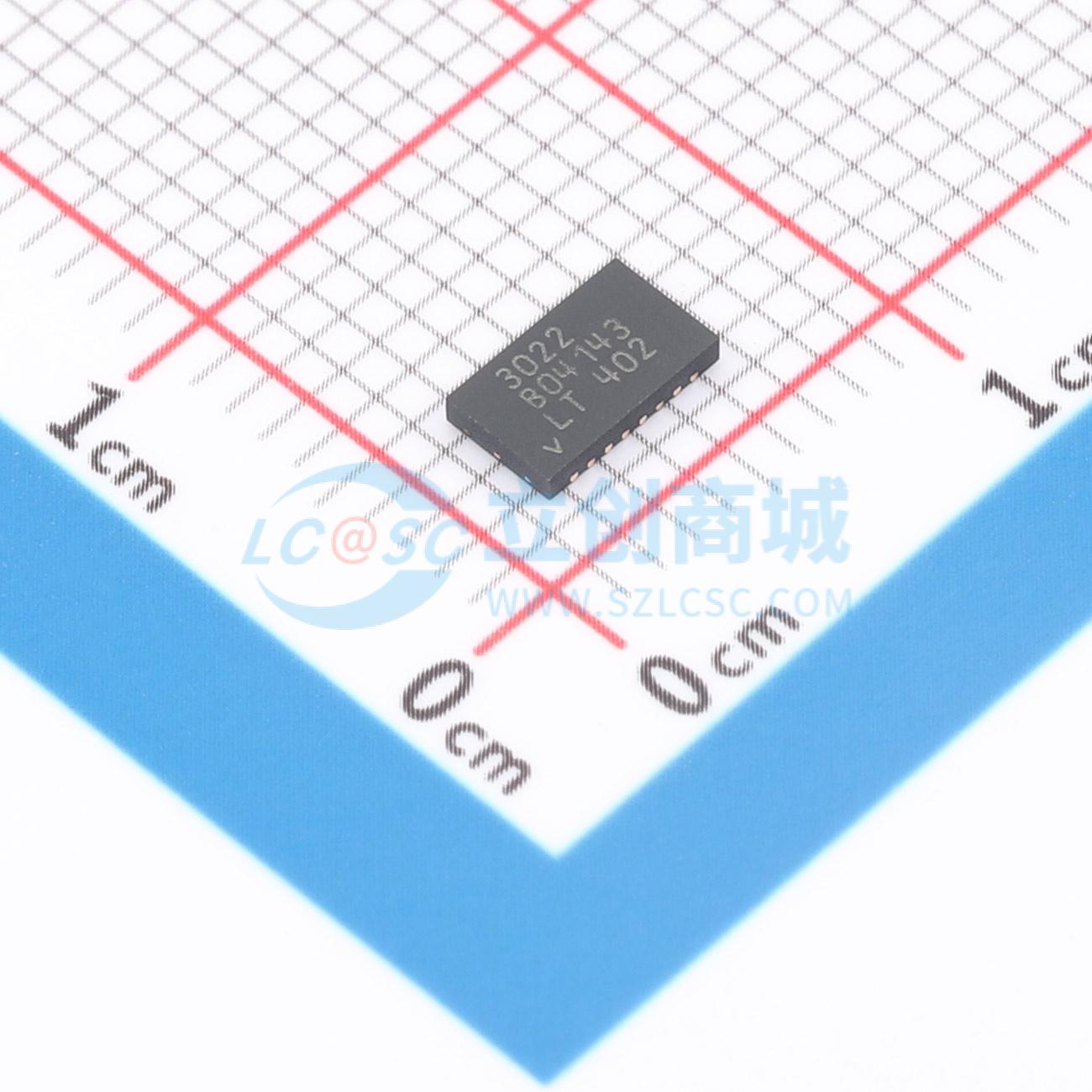

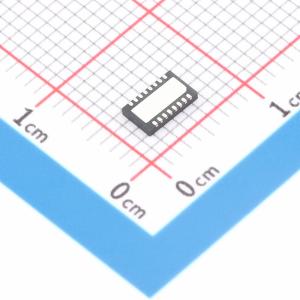

LT3022EDHC#PBF

1A、0.9V 至 10V、非常低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款超低压差 (VLDO) 线性稳压器，可在低至 0.9V 的单输入电源下工作。该器件可提供 1A 输出电流，典型压差为 145mV。非常适合低输入电压到低输出电压的应用，可提供与开关稳压器相当的电气效率。该稳压器使用低至 10μF 的低 ESR 陶瓷输出电容器来优化稳定性和瞬态响应
品牌名称: ADI(亚德诺)
商品型号: LT3022EDHC#PBF
商品编号: C580000
商品封装: DFN-16-EP(3x5)
包装方式: 管装
商品毛重: 0.090338克(g)

商品参数

商品概述

LT3022是一款极低压差（VLDO）线性稳压器，可在低至0.9V的单输入电源下工作。该器件可提供1A输出电流，典型压差为145mV。LT3022非常适合低输入电压到低输出电压的应用，其电气效率可与开关稳压器相媲美。该稳压器使用低ESR陶瓷输出电容（小至10µF）即可优化稳定性和瞬态响应。LT3022的其他特性包括典型的0.05%线性调整率和0.05%负载调整率。在关断模式下，静态电流通常降至7.5µA。内部保护电路包括反接电池保护、限流、带迟滞的热保护和反向电流保护。 LT3022有可调输出版本，输出电压范围可低至200mV参考电压。此外，还提供三种固定输出电压版本，分别为1.2V、1.5V和1.8V。LT3022稳压器采用热增强型薄型（0.75mm）16引脚（5mm×3mm）DFN和MSOP封装。

商品特性

输入电压范围：0.9V至10V
典型压差：145mV
输出电流：1A
可调输出（参考电压 = 最小输出电压 = 200mV）
固定输出电压：1.2V、1.5V、1.8V
使用低ESR陶瓷输出电容（最小10µF）可保持稳定
1mA至1A负载下典型负载调整率为0.05%
典型静态电流：400µA
关断模式下典型静态电流：7.5µA
限流保护
无反向电流的反接电池保护
带迟滞的热保护
16引脚（5mm×3mm）DFN和MSOP封装

应用领域

高效线性稳压器
电池供电系统
逻辑电源
开关电源后置稳压器
无线调制解调器
FPGA核心电源

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(73个/管，最小起订量 1 个)

个

起订量：1 个73个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	10V
	输出电压	200mV~9.5V
	输出电流	1A
	电源纹波抑制比(PSRR)	70dB@(120Hz)
	压差	145mV@(1A)

	属性	参数值
	静态电流(Iq)	400uA
	噪声	165uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
