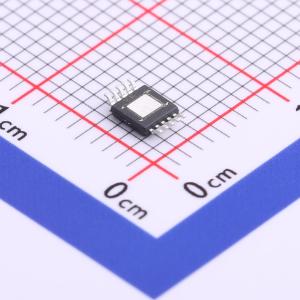

温馨提醒：图片仅供参考，商品以实物为准

LT3042IMSE#PBF

20V，200mA，超低噪声，超高PSRR射频线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 20V、200mA、超低噪声、超高 PSRR RF 线性稳压器
品牌名称: ADI(亚德诺)
商品型号: LT3042IMSE#PBF
商品编号: C580011
商品封装: MSOP-10-EP
包装方式: 管装
商品毛重: 0.124克(g)

商品参数

商品概述

±√3042是一款高性能低压差线性稳压器，采用超低噪声和超高电源抑制比（PSRR）架构，适用于对噪声敏感的射频应用供电。它被设计为一个精密电流基准源，后接一个高性能电压缓冲器，可轻松并联使用，以进一步降低噪声、增加输出电流并分散印刷电路板（PCB）上的热量。该器件在典型350mV的压差电压下可提供200mA的电流。工作静态电流标称值为2mA，在关断模式下可降至远低于1μA。其宽输出电压范围（0V至15V），同时保持单位增益运行，可提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，与编程输出电压无关。此外，该稳压器具有可编程电流限制、快速启动能力和可编程电源正常指示功能，用于指示输出电压调节状态。使用最小4.7μF的陶瓷输出电容即可保持稳定。内置保护功能包括反接电池保护、反向电流保护、带折返功能的内部电流限制和带迟滞功能的热限制。它提供热增强型10引脚MSOP和3mm×3mm DFN封装。

商品特性

超低均方根（RMS）噪声：0.8μV_RMS（10Hz至100kHz）
超低点噪声：10kHz时为2nV/√Hz
超高PSRR：1MHz时为79dB
输出电流：200mA
宽输入电压范围：1.81至20V
单电容改善噪声和PSRR
100μA设置引脚电流：初始精度±1%
单电阻设置输出电压
高带宽：1MHz
可编程电流限制
低压差电压：350mV
输出电压范围：0V至15V
可编程电源正常指示
快速启动能力
精密使能/欠压锁定（UVLO）
可并联以降低噪声和提高电流
带折返功能的内部电流限制
最小输出电容：4.7μF陶瓷电容
反接电池和反向电流保护
10引脚MSOP和3mm×3mm DFN封装

应用领域

射频电源：锁相环（PLL）、压控振荡器（VCO）、混频器、低噪声放大器（LNA）
极低噪声仪器仪表
高速/高精度数据转换器
医疗应用：成像、诊断
精密电源
开关电源的后置稳压器

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交33单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	0V~15V
	输出电流	200mA
	电源纹波抑制比(PSRR)	79dB@(1MHz)
	压差	350mV@(200mA)

	属性	参数值
	静态电流(Iq)	2mA
	噪声	0.8uVrms
	特性	反接保护；带使能；过流保护；欠压锁定；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
