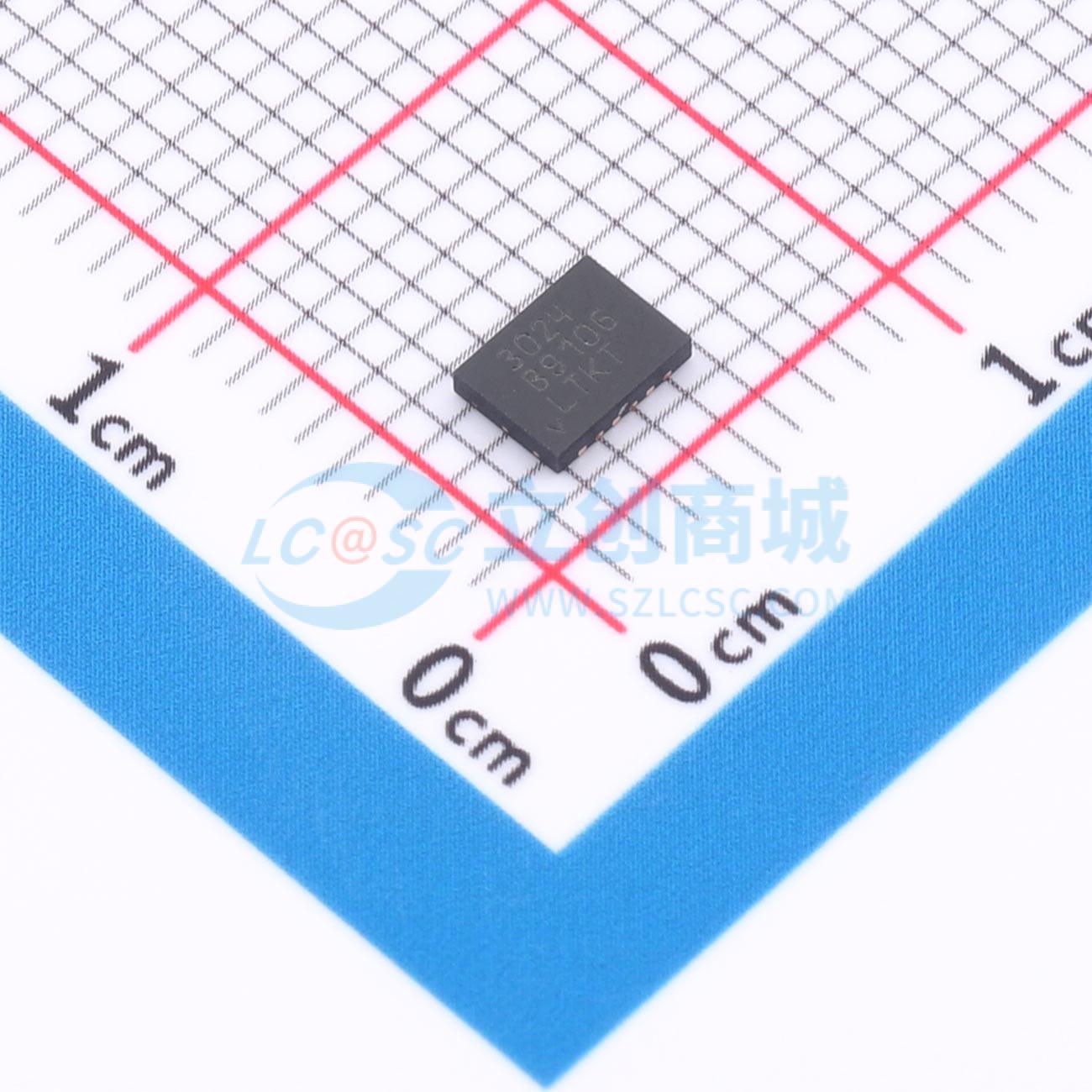

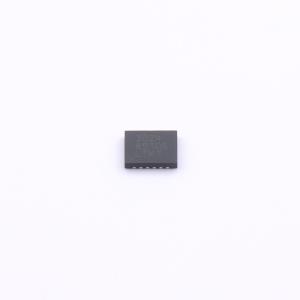

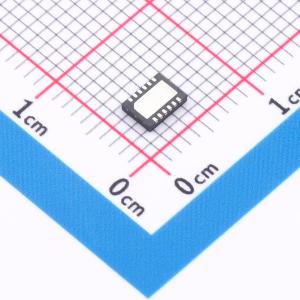

LT3024EDE#PBF

双通道 100mA/500mA 低压差、低噪声、微功率稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款双路、微功耗、低噪声、低压差稳压器。使用外部0.01μF旁路电容时，在10Hz至100kHz带宽内输出噪声降至20μV_RMS。专为电池供电系统设计，每个输出端的静态电流低至30μA，关机时静态电流降至小于0.1μA，每个输出端的关机控制独立，便于电源管理。该器件能在1.8V至20V的输入电压范围内工作，输出2可提供100mA输出电流，压差为300mV；输出1可提供500mA输出电流，压差为300mV，压差状态下静态电流得到良好控制
品牌名称: ADI(亚德诺)
商品型号: LT3024EDE#PBF
商品编号: C580001
商品封装: DFN-12-EP(3x4)
包装方式: 管装
商品毛重: 0.236908克(g)

商品参数

商品概述

LT3024是一款双路、微功耗、低噪声、低压差稳压器。搭配外部0.01μF旁路电容，在10Hz至100kHz带宽内，输出噪声可降至20μVRMS。该稳压器专为电池供电系统设计，每个输出端的静态电流低至30μA，是理想之选。关断时，静态电流降至小于0.1μA。每个输出端的关断控制相互独立，便于灵活进行电源管理。该器件可在1.8V至20V的输入电压范围内工作。输出端2可提供100mA输出电流，压差为300mV。输出端1可提供500mA输出电流，压差为300mV。在压差状态下，静态电流得到良好控制。 LT3024稳压器在输出电容低至1μF（100mA输出）和3.3μF（500mA输出）时仍能保持稳定。可使用小型陶瓷电容，无需其他稳压器所需的串联电阻。内部保护电路包括反接电池保护、限流、热保护和反向电流保护。该器件有参考电压为1.22V的可调型可供选择。LT3024稳压器提供热性能增强的16引脚TSSOP和12引脚、薄型（4mm×3mm×0.75mm）DFN封装。

商品特性

低噪声：20μVRMS（10Hz至100kHz）
低静态电流：30μA/输出端
宽输入电压范围：1.8V至20V
输出电流：100mA/500mA
极低关断电流：<0.1μA
低压差：100mA/500mA时为300mV
输出电压可在1.22V至20V之间调节
搭配1μF/3.3μF输出电容时稳定
搭配铝电容、钽电容或陶瓷电容时稳定
具备反接电池保护
无反向电流
无需保护二极管
具备过流和过热保护
热性能增强的16引脚TSSOP和12引脚（4mm×3mm）DFN封装

应用领域

手机
寻呼机
电池供电系统
频率合成器
无线调制解调器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	1.22V~20V
	输出电流	100mA；500mA
	电源纹波抑制比(PSRR)	65dB@(120Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	30uA
	噪声	20uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	2
