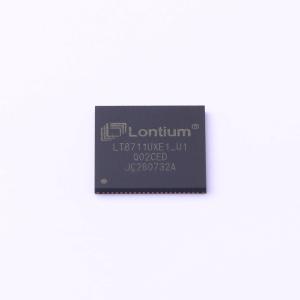

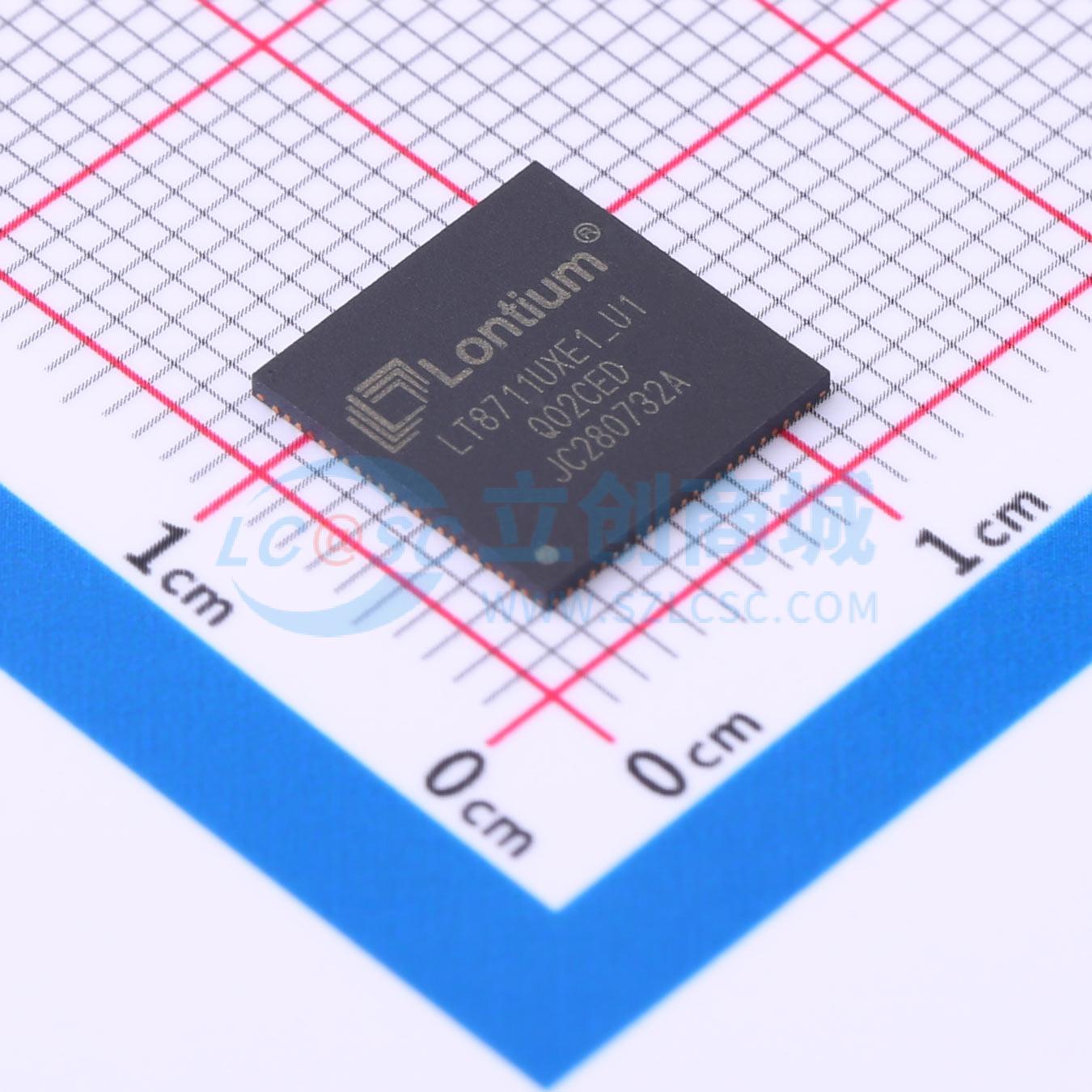

LT8711UXE1_U1Q02CED
Type-C/DP to HDMI2.0 Converter with USB3.1 Gen1 Switch and Audio
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Lontium(龙迅)
- 商品型号
- LT8711UXE1_U1Q02CED
- 商品编号
- C5310995
- 商品封装
- QFN-88(10x10)
- 包装方式
- 托盘
- 商品毛重
- 16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 转换器 | |
| 数据接口 | - |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 5.4Gbps | |
| 工作电压 | 1.2V；3.3V | |
| 工作温度 | -40℃~+85℃ |
商品概述
LT8711UXE1是一款高性能的Type-C/DP1.2转HDMI2.0转换器，旨在将USB Type-C源或DP1.2源连接到HDMI2.0接收器。LT8711UXE1集成了一个符合DP1.2标准的接收器和一个符合HDMI2.0标准的发射器。此外，还包含两个CC控制器用于CC通信，以实现DP Alt Mode和电源传输功能，一个用于上游Type-C端口，另一个用于下游端口。 DP接口包括4条主通道、AUX通道和HPD信号。接收器支持每条通道最高5.4Gbps的数据速率。DP接收器采用HDCP1.3/2.3内容保护方案，并内置密钥，用于安全传输数字音视频内容。HDMI接口包括4对TMDS时钟/数据、DDC和HPD信号。HDMI发射器能够支持最高6Gbps的数据速率，足以处理高达UHD 4K 60Hz格式的视频分辨率。HDMI发射器集成了支持HDCP1.4/2.3的HDCP引擎。通过集成HDCP，LT8711UXE1允许安全传输受保护的内容。内置密钥可提供最高级别的HDCP密钥安全性。 除了数字视频输出接口，LT8711UXE1还提供数字音频输出接口：I2S和SPDIF。音频流从DP数据流中提取和恢复，然后路由到数字音频输出或HDMI输出。该设备支持8通道LPCM或压缩音频，最高采样率为192kHz。该设备能够自动运行，这由一个集成微处理器实现，该微处理器使用嵌入式SPI闪存存储固件。也可通过使用专用配置I2C从接口进行系统控制。
商品特性
- USB Type-C：
- 符合USB Type-C标准1.0上的VESA DisplayPort替代模式
- 符合USB电源传输规范3.0
- 符合USB Type-C电缆和连接器规范1.3
- 内置双CC控制器，用于充电器和正常通信
- 支持DFP、UFP和DRP数据角色
- 支持源和宿电源角色
- 双向USB3.1 Gen1 SS差分信号无源开关，插入损耗小于4dB
- DP1.2接收器：
- 符合DisplayPort规范1.2，支持1.62Gbps、2.7Gbps、5.4Gbps
- 符合嵌入式DisplayPort规范版本1.4
- 支持DisplayPort 1/2/4通道
- 支持SSC
- 支持HDCP1.3/2.3
- 支持4K@60Hz
- 支持HDR10
- 支持eDP的ASSR
- 支持自适应均衡
- HDMI2.0发射器：
- 符合HDMI2.0b、HDMI1.4和DVI1.0
- 数据速率高达6Gbps
- 支持HDCP1.4/2.3
- 支持HDCP中继器
- 支持4K@60Hz
- 支持HDR10
- 支持CEC
- 可编程发射器摆幅和预加重
- 数字音频输入/输出：
- I2S接口支持8通道音频输出，采样率为32~192kHz，采样大小为16~24位
- I2S接口支持2通道音频输入
- SPDIF接口支持PCM、杜比数字、DTS数字音频，最高帧速率为192kHz
- 兼容IEC60958或IEC61937
- 其他：
- CSC：RGB <-> YUV444 <-> YUV422 <-> YUV420
- 集成100/400KHz I2C从机
- 外部振荡器27MHz，±50ppm
- 集成微处理器
- 嵌入式SPI闪存用于存储固件和HDCP密钥
- 通过SPI/I2C/BB接口进行固件更新
- 电源：I/O为3.3V，核心为1.2V
应用领域
- 扩展坞
- 转接器
