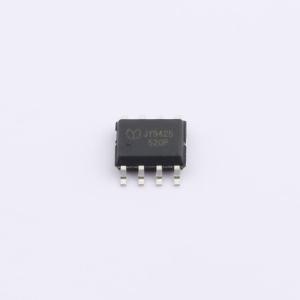

温馨提醒：图片仅供参考，商品以实物为准
JY9425X
1个P沟道 耐压:30V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：RDS(on)=13mΩ（VGS = -10V，ID = -12A）。 RDS(on)=20mΩ（VGS = -4.5V，ID = -12A）。 高性能沟槽技术，实现极低的RDS(on)。 高功率和电流处理能力。 符合ROHS标准。应用：笔记本电脑电源管理。 便携式设备
- 品牌名称
- 晶扬电子
- 商品型号
- JY9425X
- 商品编号
- C5307999
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 13mΩ@10V | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 124nC@10V | |
| 输入电容(Ciss) | 1.2nF | |
| 反向传输电容(Crss) | 190pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 在VGS = -10 V、ID = -12 A条件下,ΔRDS(on) = 13 mΩ
- 在VGS = -4.5 V、ID = -12 A条件下,RDS(on) = 20 mΩ
- 采用高性能沟槽技术,实现极低的RDS(on)
- 具备高功率和高电流处理能力
- 符合ROHS标准
应用领域
- 笔记本电脑电源管理
- 便携式设备
- 电池供电系统
- DC/DC转换器
- 负载开关
- 数码相机
- LCD显示器逆变器
