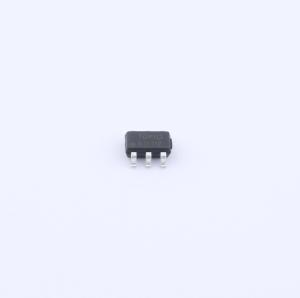

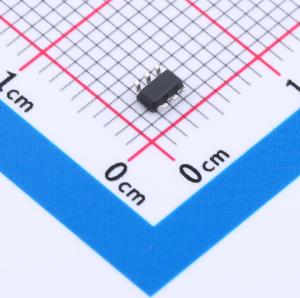

TD8113X
3A, 18V, 500KHz 同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TD8113X是一款高频率、同步整流、降压模式开关转换器,具有内部功率MOSFET。它可以在4.5V到18V的输入电压范围内工作,输出电压可调范围为0.6V到15V,最大输出电流为3A。该转换器采用电流模式控制,具有固定500KHz的开关频率,内置软启动功能,提供过流保护和过温保护。
- 品牌名称
- 晶扬电子
- 商品型号
- TD8113X
- 商品编号
- C5308001
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 600mV~15V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款高频、同步整流降压型开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现3A的连续输出电流，具有出色的负载和线性调节能力。它采用同步模式工作，可在输出电流负载范围内实现更高的效率。电流模式操作提供快速瞬态响应，并易于实现环路稳定。保护功能包括过流保护和热关断。它所需的标准外部元件数量极少，且采用节省空间的TSOT23 - 6L封装。
商品特性
- 输入电压范围：4.5V至18V
- 输出电压可调范围：0.6V至15V
- 最大输出电流：3A
- 集成85mΩ/45mΩ功率MOSFET开关
- 典型关断电流：3μA
- 最高效率：95%
- 固定频率：500KHz
- 内置软启动
- 过流保护和打嗝模式
- 过温保护
- 符合RoHS标准且100%无铅
应用领域
- 分布式电源系统
- 网络系统
- FPGA、DSP、ASIC电源
- 笔记本电脑
- 绿色电子产品或电器
