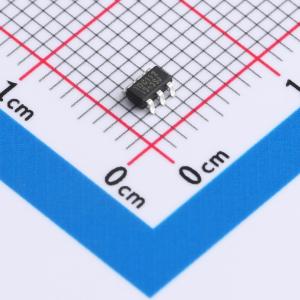

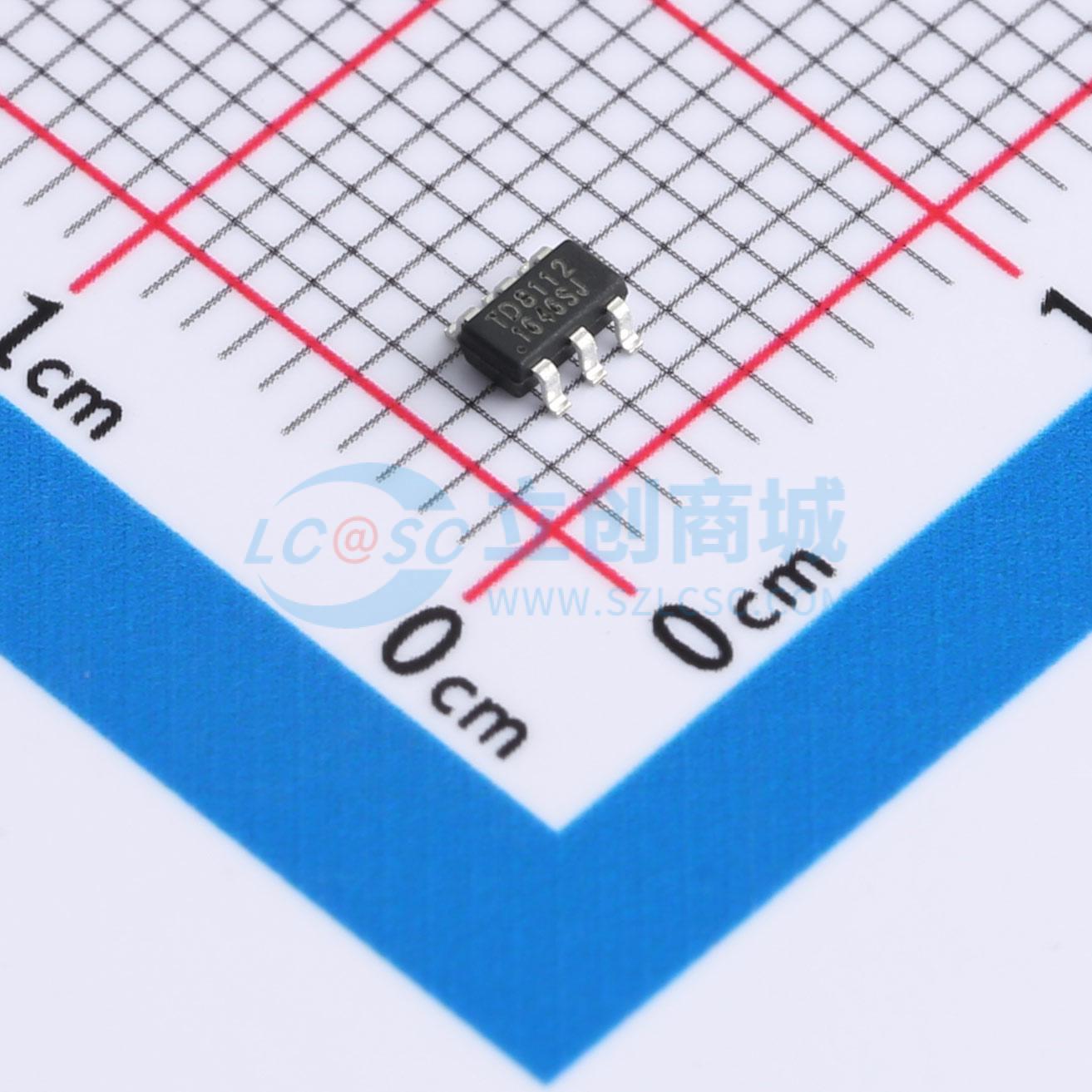

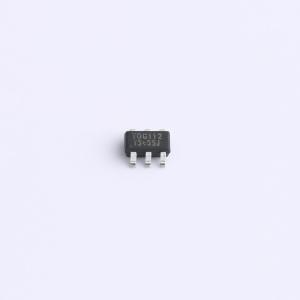

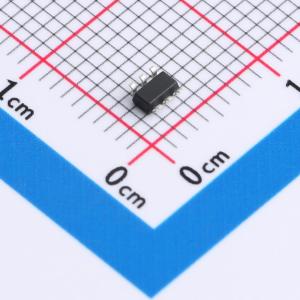

TD8112X
高效率同步整流降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TD8112X是一款完全集成的高效率2A同步整流降压转换器。它在宽负载范围内提供高效率,支持PWM和PFM模式,无需肖特基二极管,具有过流保护和热关断功能。
- 品牌名称
- 晶扬电子
- 商品型号
- TD8112X
- 商品编号
- C5308000
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~18V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TD8112X是一款高效的2A同步整流降压转换器。TD8112X在较宽的输出电流负载范围内均能高效运行。该器件提供两种工作模式，即PWM控制和PFM模式切换控制，可在更宽的负载范围内实现高效率。TD8112X所需的标准外部元件数量极少，且采用符合6引脚SOT23 - 6的封装。
商品特性
- 高效率：高达98%
- 600KHz工作频率
- 2A输出电流
- 无需肖特基二极管
- 4.0V至18V输入电压范围
- 0.6V参考电压
- 采用斜率补偿电流模式控制，具备出色的线路和负载瞬态响应
- 集成内部补偿
- 使用低ESR陶瓷输出电容时可保持稳定
- 具备打嗝模式过流保护
- 热关断功能
- 浪涌电流限制和软启动功能
- 采用SOT23 - 6封装
- -40℃至+85℃工作温度范围
应用领域
- 分布式电源系统
- 数字机顶盒
- 平板电视和显示器
- 无线和DSL调制解调器
- 笔记本电脑
