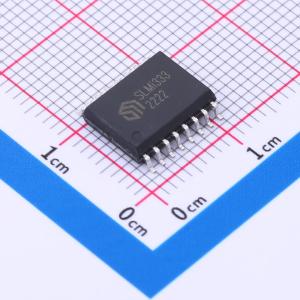

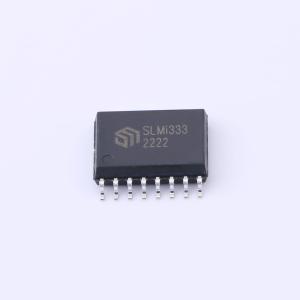

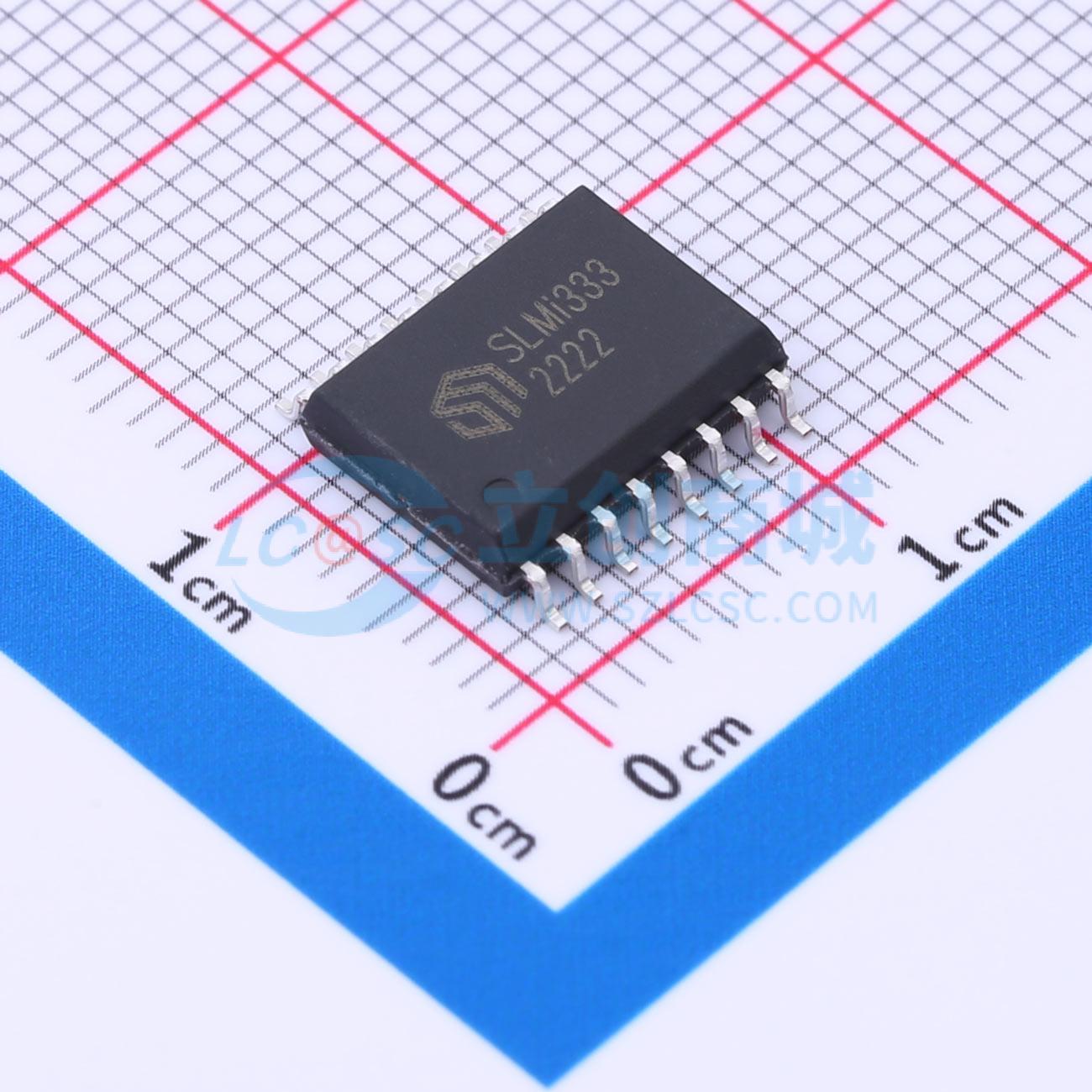

SLMi333CG-DG

具备主动保护功能、输出电流2.5A、光兼容的单通道隔离式IGBT栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SLMi333隔离驱动器是一款先进的光兼容单通道IGBT隔离栅极驱动器，具备有源保护功能，如去饱和检测、欠压锁定（UVLO）、隔离故障检测和有源密勒钳位。SLMi333可提供2.5A的峰值输出电流，并具有自动故障复位功能。对于无后缀H的器件，默认去饱和阈值为6.5V；对于有后缀H的器件，默认去饱和阈值为9V
品牌名称: Sillumin(数明半导体)
商品型号: SLMi333CG-DG
商品编号: C5298376
商品封装: SOP-16-W
包装方式: 编带
商品毛重: 0.9克(g)

商品参数

商品概述

SLMi333隔离驱动器是一款先进的光兼容单通道隔离式IGBT栅极驱动器，具备有源保护功能，如去饱和检测、欠压锁定（UVLO）、隔离故障检测和有源密勒钳位。SLMi333可提供2.5A的峰值输出电流，并具有自动故障复位功能。对于无后缀H的器件，默认去饱和阈值为6.5V；对于有后缀H的器件，默认去饱和阈值为9V。输入侧电源电压范围为3V至18V，输出侧电源电压范围为14V至40V。所有电源电压引脚均具备欠压锁定（UVLO）保护。内部去饱和（DESAT）故障检测功能可识别IGBT何时处于过流状态。当去饱和状态激活时，故障信号会穿过隔离屏障，将输入侧的FAULT输出拉低，并阻断隔离器输入。当采用双极性输出电源在正常工作期间关断IGBT时，输出会钳位至VEE。如果输出电源为单极性，则可使用有源密勒钳位，使密勒电流通过低阻抗路径泄放，防止IGBT在高压瞬态条件下动态导通。输入侧与输出驱动器之间通过一个5kVRMS的加强型隔离屏障进行隔离，共模瞬态抗扰度（CMTI）最低为150kV/μs。

商品特性

2.5A源/灌输出电流
去饱和检测
密勒钳位
故障时软关断
故障自动复位
80ns（典型值）传播延迟
150kV/μs（最小值）共模瞬态抗扰度（CMTI）
输入侧电源电压范围为3V至18V
输出侧电源电压范围为14V至40V
引脚与光电耦合器隔离式IGBT栅极驱动器兼容
SOP16W封装，爬电距离和电气间隙>8.0mm
工作温度：-40℃至+125℃
安全认证：
- 符合UL 1577标准，1分钟5kVRMS隔离
- 符合GB4943.1 - 2011标准的CQC认证
- 计划获得DIN V VDE 0884 - 11认证

应用领域

交流和无刷直流电机驱动器
可再生能源逆变器
工业电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	IGBT
	驱动通道数	1
	灌电流(IOL)	2.5A
	拉电流(IOH)	2.5A
	工作电压	14V~40V

	属性	参数值
	上升时间(tr)	28ns
	下降时间(tf)	25ns
	传播延迟 tpLH	80ns
	传播延迟 tpHL	80ns
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
