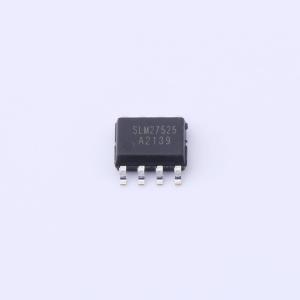

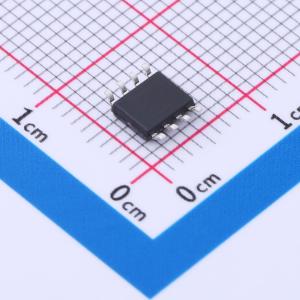

温馨提醒：图片仅供参考，商品以实物为准

SLM27525CA-DG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA反向
品牌名称: Sillumin(数明半导体)
商品型号: SLM27525CA-DG
商品编号: C5298377
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

商品概述

SLM2752x系列器件为双通道、高速、低端栅极驱动器，可有效驱动MOSFET和IGBT功率开关。SLM2752x采用的设计从本质上降低了直通电流，能够为容性负载提供和吸收高峰值电流脉冲，具备轨到轨驱动能力，传播延迟极小，典型值为18 ns。在12V VDD电源下，SLM2752x可提供4.5 A的源极和5.5 A的漏极峰值驱动电流。

商品特性

两个独立的栅极驱动通道
4.5 A峰值源极电流和5.5 A峰值漏极电流驱动能力
快速传播延迟（典型值18 ns）
快速上升和下降时间（典型值分别为7 ns和6 ns）
4.5至20V单电源供电范围
欠压锁定
TTL和CMOS兼容输入逻辑阈值
输入可承受负电压（-5V）
两通道间典型延迟匹配为2 ns
两个输出可并联以提供更高驱动电流
输入浮空时输出保持低电平
工作温度范围为-40℃至140℃
提供SOP8和MSOP8-EP封装选项

应用领域

开关模式电源
DC-DC转换器
电机控制、太阳能电源
新兴宽带隙功率器件（如GaN）的栅极驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET；IGBT

	属性	参数值
	工作电压	4.5V~20V
	下降时间(tf)	6ns
	工作温度	-40℃~+140℃
