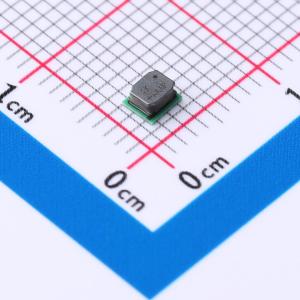

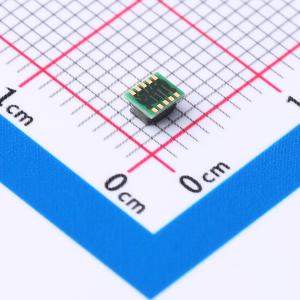

温馨提醒：图片仅供参考，商品以实物为准

MAXM17552AMB+T

4V至60V输入，100mA输出的紧凑型降压电源模块

描述: MAXM17552是一款高效、同步、降压DC-DC电源模块,具有集成的控制器、MOSFET、补偿组件和电感。该模块可在4V至60V的宽输入电压范围内工作,提供高达100mA的输出电流,输出电压可编程范围为0.9V至5.5V。模块显著减少了设计复杂性,制造风险和上市时间。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAXM17552AMB+T
商品编号: C5296863
商品封装: EMGA-10(2.6x3)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

喜马拉雅系列电压调节器IC和电源模块可实现更凉爽、更小巧、更简单的电源解决方案。MAXM17552是一款高效、同步降压型DC-DC电源模块，集成了控制器、MOSFET、补偿元件和电感器，可在较宽的输入电压范围内工作。该模块的输入电压范围为4V至60V，在0.9V至5.5V的可编程输出电压下可提供高达100mA的输出电流。该模块显著降低了设计复杂度和制造风险，提供了真正的“即插即用”电源解决方案，缩短了产品上市时间。 MAXM17552采用峰值电流模式控制架构。为降低输入浪涌电流，该器件具备软启动功能，默认软启动时间为5.1ms。 MAXM17552采用低矮、紧凑的10引脚2.6mm x 3mm x 1.5mm uSLIC封装。

商品特性

易于使用
4V至60V宽输入电压范围，0.9V至5.5V可调输出电压
反馈电压精度±1.75%，输出电流高达100mA，内部补偿，全陶瓷电容
高效率
固定频率PWM和脉冲频率调制（PFM）模式，提高轻载效率
关断电流低至1.2μA（典型值）
设计灵活
可编程软启动和预偏置启动
漏极开路电源正常输出（RESET引脚）
可编程EN/UVLO阈值
符合CISPR22（EN55022）B类传导和辐射发射标准
通过跌落、冲击和振动标准 - JESD22–B103、B104、B111
打嗝式过流保护
过温保护，环境工作温度范围为 -40℃至 +125℃，结温范围为 -40℃至 +150℃

应用领域

工业传感器和编码器
4mA - 20mA电流环供电传感器
LDO替代
暖通空调和楼宇控制
电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~60V
	输出电压	900mV~5.5V
	输出电流	-
	开关频率	900kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
