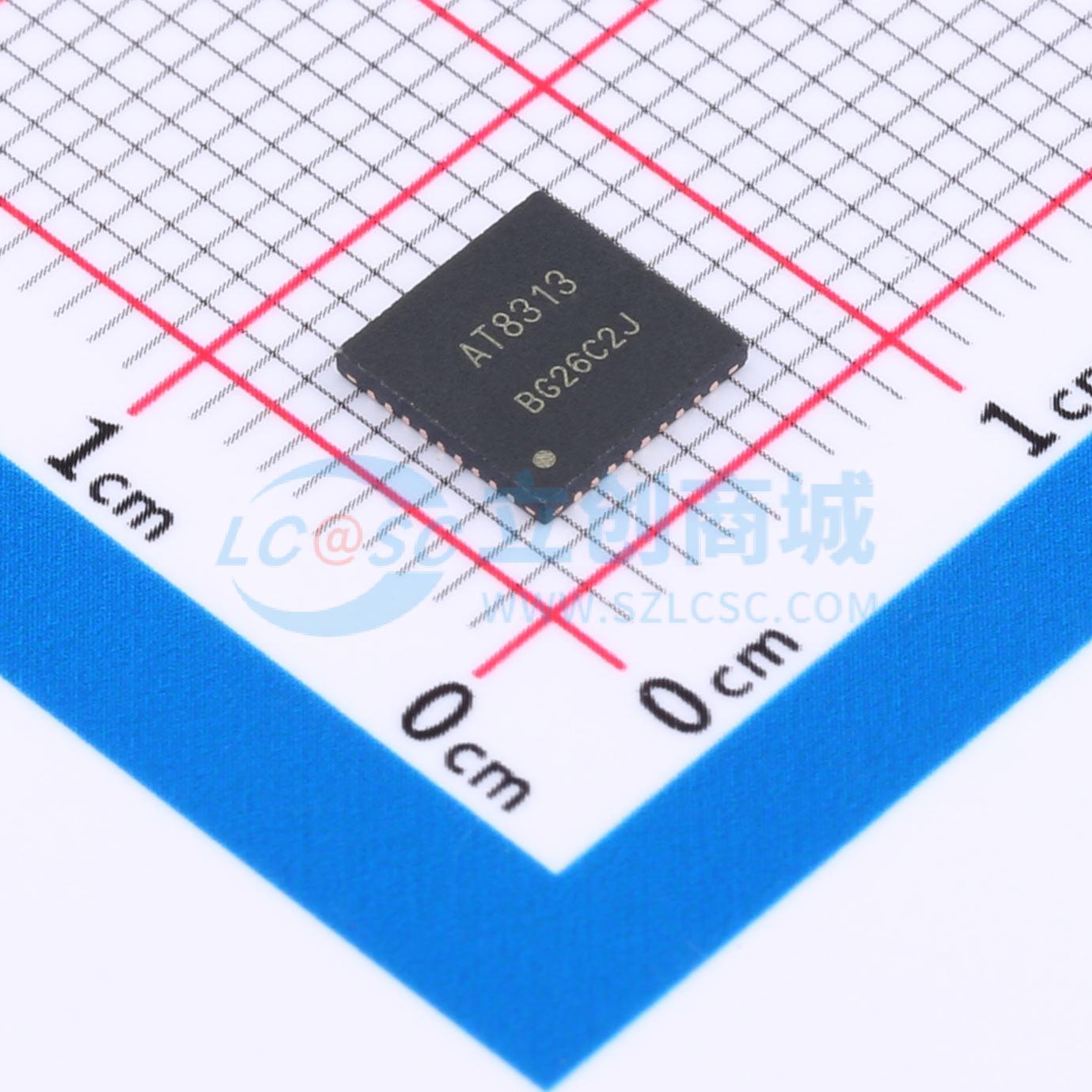

AT8313QNR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AT8313提供三路可独立控制的半H桥驱动，每个半H桥可输出2.5A峰值电流或1.75A均方根（RMS）电流，可驱动一个三相直流无刷电机，也可用来驱动螺线管等其它感性负载。每个半H桥输出驱动级由两个N型功率MOSFET组成，其接地端子可外接检流电阻以检测输出电流值。 AT8313提供一个通用比较器，可用于限制输出电流。
品牌名称: 杭州中科微
商品型号: AT8313QNR
商品编号: C5296869
商品封装: QFN-36
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

AT8313提供三路可独立控制的半H桥驱动，每个半H桥可输出2.5A峰值电流或1.75A均方根（RMS）电流，可驱动一个三相直流无刷电机，也可用来驱动螺线管等其它感性负载。每个半H桥输出驱动级由两个N型功率MOSFET组成，其接地端子可外接检流电阻以检测输出电流值。 AT8313提供一个通用比较器，可用于限制输出电流。内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个故障检测输出管脚。 AT8313提供两种贴片封装，并都带有裸露的散热焊盘，能有效改善散热性能，一种是QFN36(6mm×6mm)，另一种是ETSSOP28(9.7mm×4.4mm)。两种封装均为无铅封装，符合环保标准。

商品特性

三个半H桥电机驱动器
驱动三相直流无刷电机（BLDC）
独立半桥控制
三个独立用于电流检测的接地引脚
低RDS(ON)电阻，0.45Ω(HS + LS)
2.5A驱动输出
宽电压供电，8V - 35V
一个通用比较器用来限流
内置3.3V 10mA参考电压输出
过温保护
短路保护
欠压锁定保护

应用领域

HVAC电机
消费类产品
办公自动化设备
工厂自动化
机器人

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	是
	半桥数量	3

	属性	参数值
	输出电流	2.5A
	工作电压	8V~35V
	导通电阻	450mΩ
	工作温度	-40℃~+85℃
