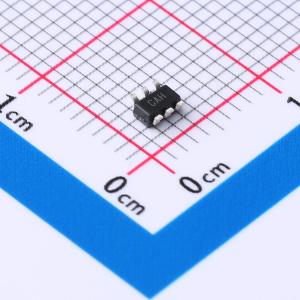

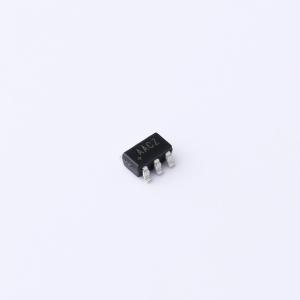

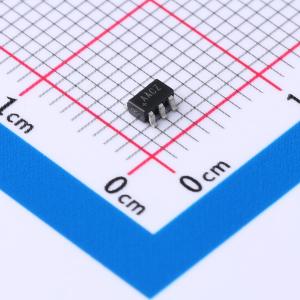

MAX6343RUT+T

6引脚uP复位电路带电源失效比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 6引脚、微处理器复位电路，带有电源失效比较器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6343RUT+T
商品编号: C5296864
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

MAX6342–MAX6345系列微处理器（µP）监控电路用于监控数字系统中的电源。与分立IC或分立元件相比，这些器件显著提高了系统的可靠性和准确性。 MAX6342–MAX6345提供工厂校准的VCC复位阈值电压，范围从2.33V到4.63V，工作电源电压范围为+1V至+5.5V。+1.25V阈值检测器可用于电源故障警告、低电量检测或监控另一个电源。MAX6342包含一个MR输入和一个低电平有效推挽式复位输出。MAX6343和MAX6344与MAX6342相同，不同之处在于它们分别提供低电平有效开漏式复位输出和高电平有效推挽式复位输出。MAX6345用第二个复位输出取代了MR输入，提供高电平有效推挽式复位输出和低电平有效推挽式复位输出。所有器件均采用微型6引脚SOT23封装。

商品特性

小型6引脚SOT23封装
精确的工厂预设VCC复位阈值，范围为2.33V至4.63V
保证在Vcc = +1V时RESET有效
最小复位脉冲宽度为100ms
带去抖功能的CMOS兼容手动复位输入
用于电源故障或低电量警告的电压监视器
器件提供有铅和无铅封装

应用领域

便携式计算机
电信设备
网络设备
便携式/电池供电设备
多电压系统
嵌入式控制系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	开漏
	工作电压	1V~5.5V
	复位有效电平	低电平有效
	阈值电压	4.63V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	180ms
	工作温度	-40℃~+125℃@(Ta)
	静态电流(Iq)	40uA
