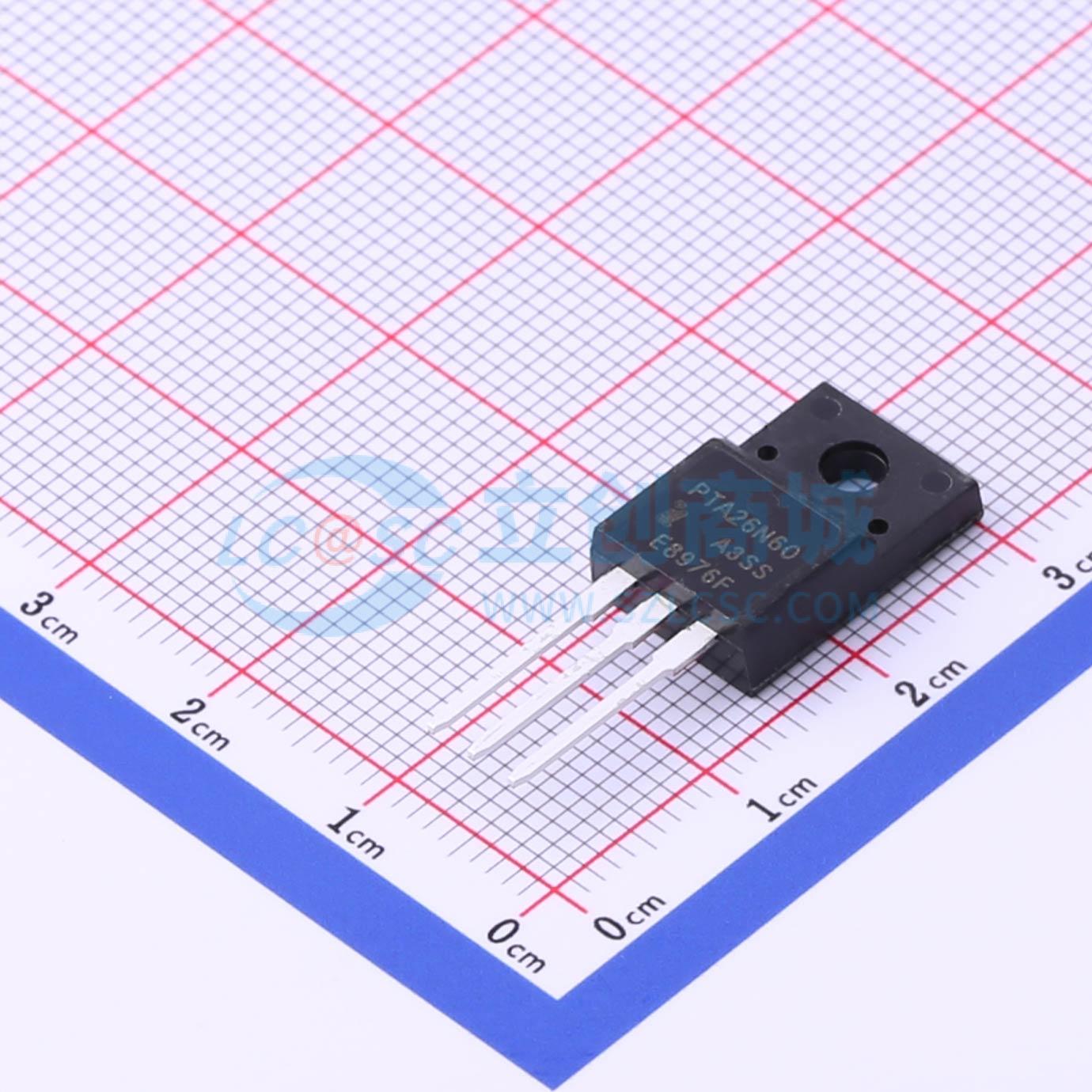

温馨提醒：图片仅供参考，商品以实物为准
PTA26N60
600V N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：先进的平面工艺。 典型导通电阻RDS(ON) = 250mΩ，VGS = 10V时。 低栅极电荷，可最小化开关损耗。 坚固的多晶硅栅极结构。应用：BLDC电机驱动器。 电焊机
- 品牌名称
- PIP(丽隽)
- 商品型号
- PTA26N60
- 商品编号
- C575820
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 26A | |
| 导通电阻(RDS(on)) | 250mΩ@10V,13A | |
| 耗散功率(Pd) | 88W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 4.28nF@25V | |
| 反向传输电容(Crss) | 190pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 先进平面工艺
- 漏源导通电阻 [RDS(ON)] 典型值：250 mΩ（栅源电压 [VGS] = 10 V 时）
- 低栅极电荷，可最大限度降低开关损耗
- 坚固的多晶硅栅极结构
应用领域
- 无刷直流电机驱动器
- 电焊机
- 高效开关电源
