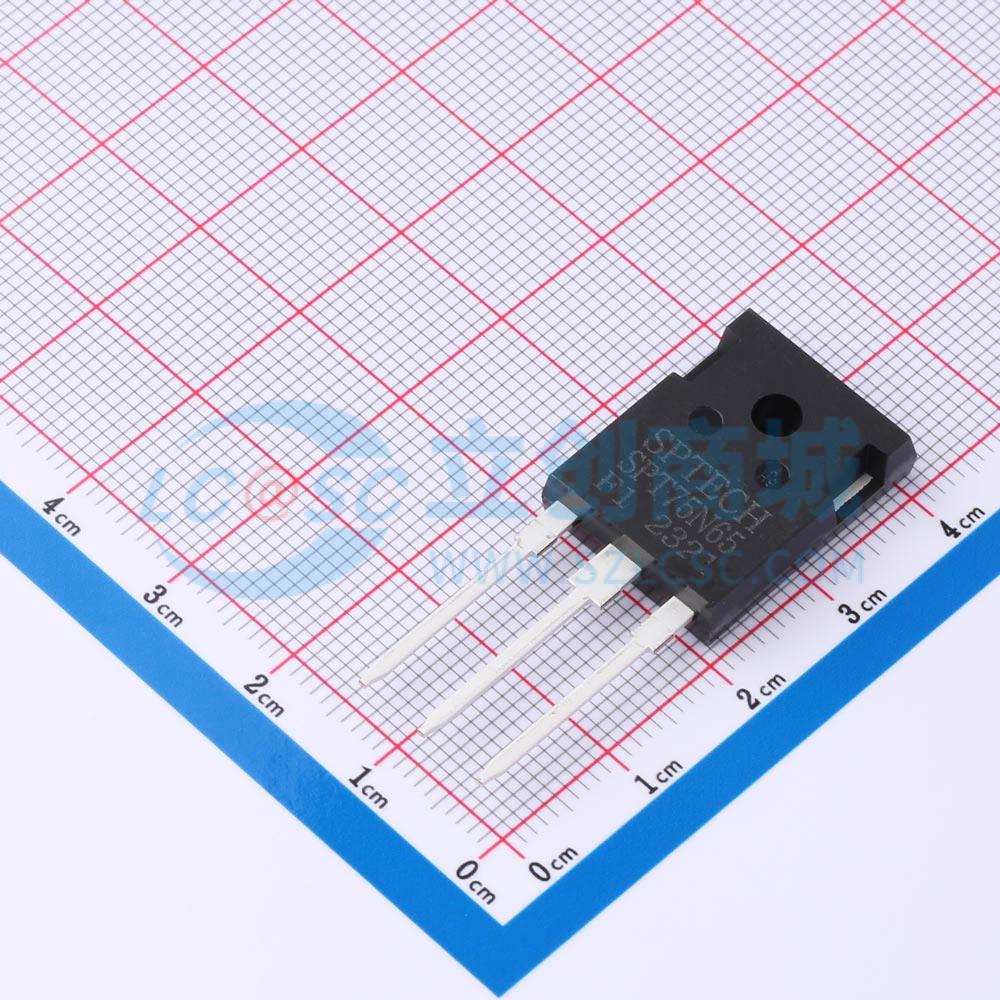

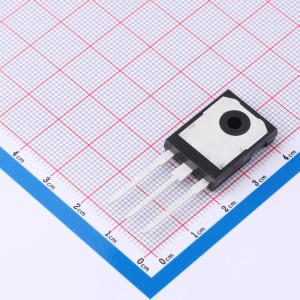

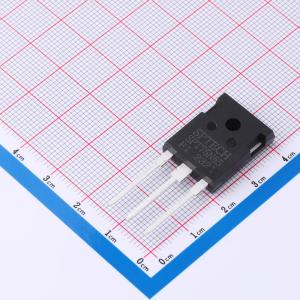

SPT75N65F1
IGBT单管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用 不间断电源 逆变器 焊接转换器 PFC应用 转换器与高转换频率
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- SPT75N65F1
- 商品编号
- C575843
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.863333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 150A | |
| 耗散功率(Pd) | 416W | |
| 输出电容(Coes) | 200pF | |
| 集射极饱和电压(VCE(sat)) | 2.2V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 4.6V@250uA | |
| 栅极电荷量(Qg) | 260nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.5nF | |
| 开启延迟时间(Td(on)) | 110ns | |
| 关断延迟时间(Td(off)) | 660ns | |
| 导通损耗(Eon) | 4.3mJ | |
| 关断损耗(Eoff) | 8.4mJ | |
| 反向恢复时间(Trr) | 75ns | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 100pF |
