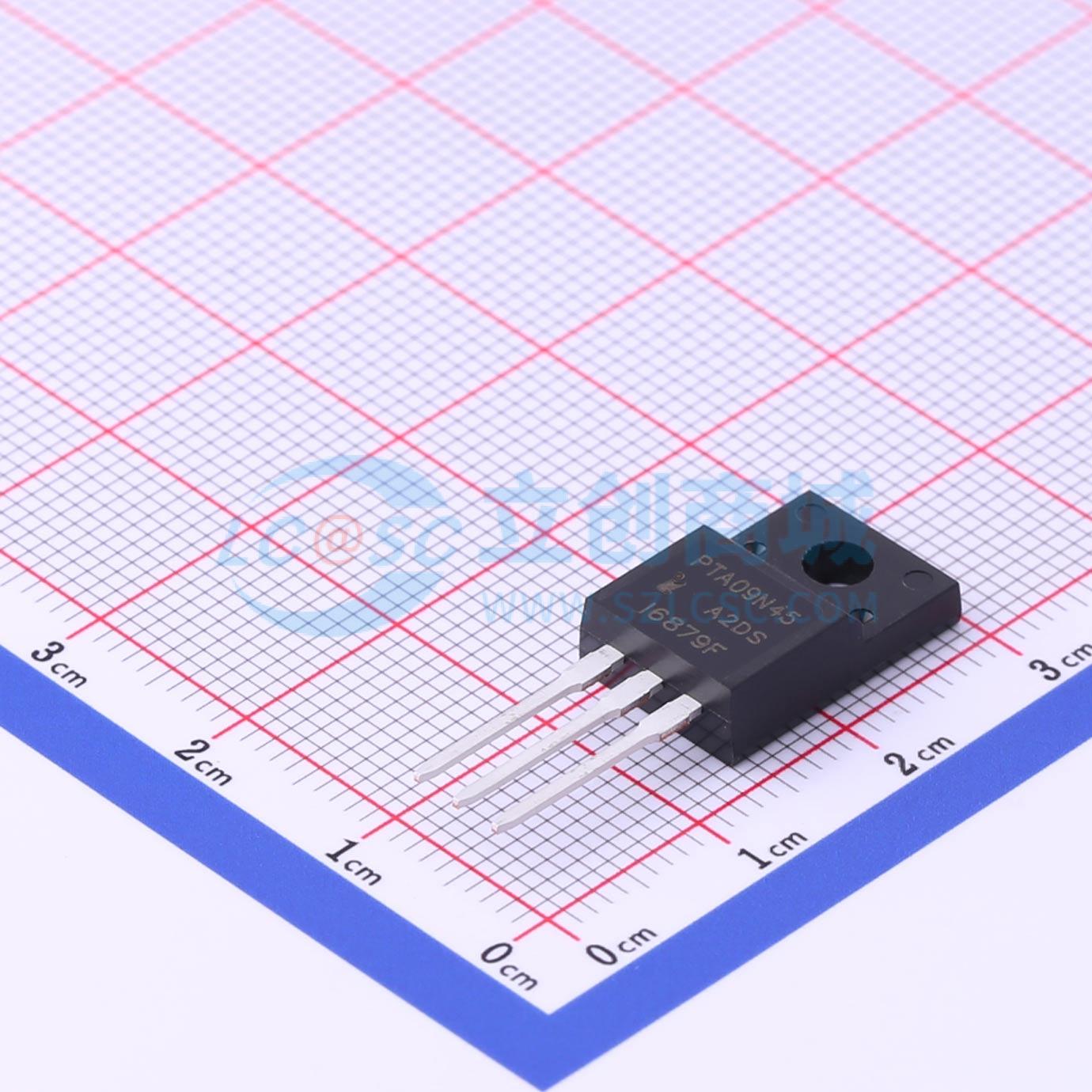

温馨提醒：图片仅供参考，商品以实物为准
PTA09N45
450V N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：专有新平面技术。 RDS(ON)典型值 = 0.48Ω，VGS = 10V。 低栅极电荷，可降低开关损耗。 快速恢复体二极管。应用：镇流器和照明。 DC-AC逆变器
- 品牌名称
- PIP(丽隽)
- 商品型号
- PTA09N45
- 商品编号
- C575807
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 450V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 480mΩ@10V,4.5A | |
| 耗散功率(Pd) | 40W | |
| 阈值电压(Vgs(th)) | - |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 1.12nF | |
| 反向传输电容(Crss) | 11pF@25V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 92pF |
商品特性
- 专有新型平面技术
- RDS(ON)，典型值 = 0.48 Ω（VGS = 10 V 时）
- 低栅极电荷，可将开关损耗降至最低
- 快速恢复体二极管
应用领域
- 镇流器与照明
- 直流-交流逆变器
- 其他应用
