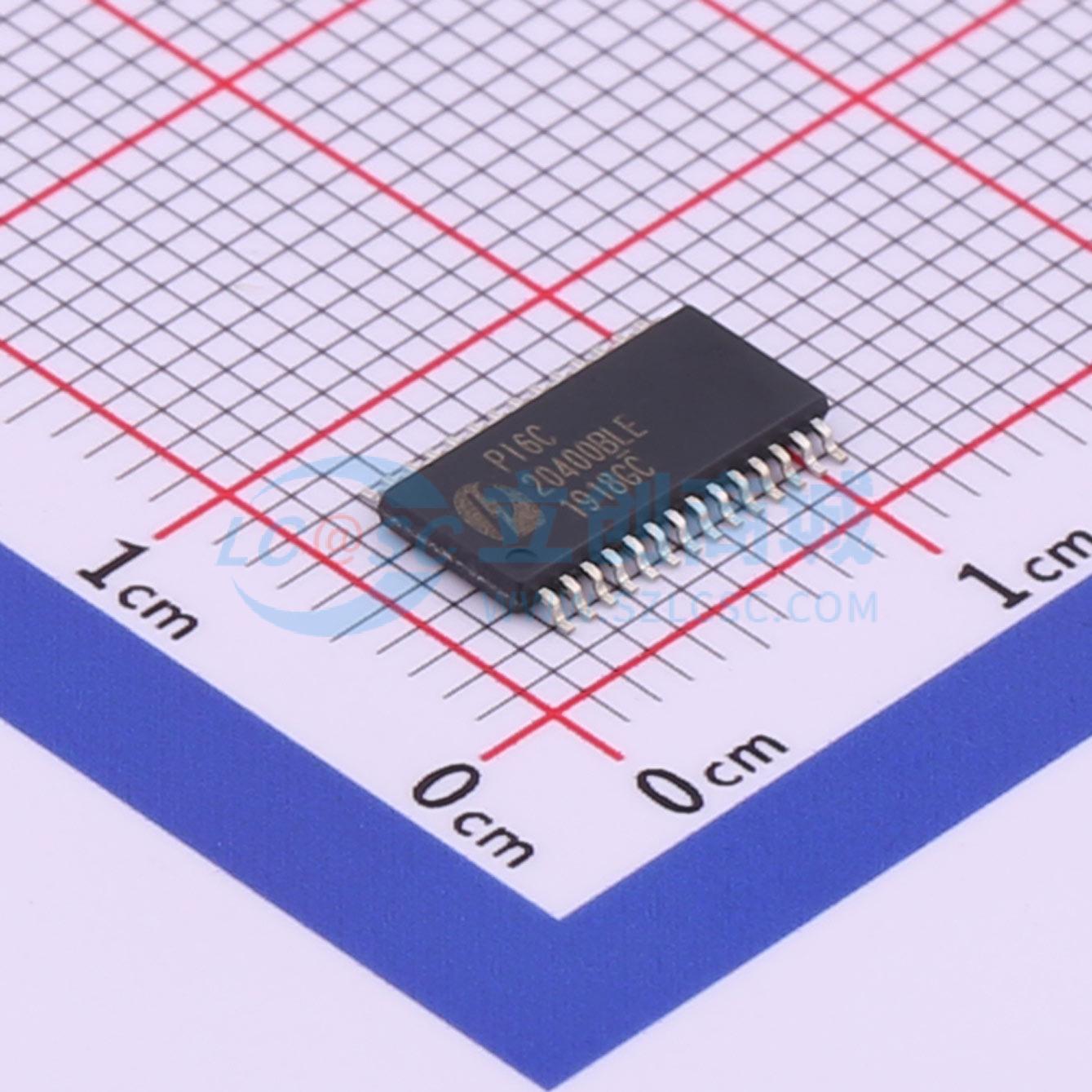

温馨提醒：图片仅供参考，商品以实物为准

PI6C20400BLEX

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCIe 3.0兼容的高速、低噪声差分时钟缓冲器，设计用作PCIe 3.0时钟发生器的配套产品。它向后兼容PCIe 1.0和2.0规范。该设备将来自PCIe 3.0时钟发生器的差分SRC时钟分配到四对差分时钟输出，可选择是否使用PLL。时钟输出由SRC_STOP#、PWRDWN#和SMBus、SCLK和SDA的输入选择控制。当SRC_STOP#或PWRDWN#输入为低电平时，输出时钟为三态。当PWRDWN#为低电平时，SDA和SCLK输入必须为三态。
品牌名称: DIODES(美台)
商品型号: PI6C20400BLEX
商品编号: C575598
商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.218克(g)

商品参数

参数完善中

商品概述

PI6C20400B是一款符合PCIe 3.0标准的高速、低噪声差分时钟缓冲器，旨在与PCIe 3.0时钟发生器配套使用。它向后兼容PCIe 1.0和2.0规范。该器件可将来自PCIe 3.0时钟发生器的差分SRC时钟分配到四对差分时钟输出，可选择使用或不使用PLL。时钟输出由SRC_STOP#、PWRDWN#输入选择以及SMBus、SCLK和SDA控制。当SRC_STOP#或PWRDWN#输入为低电平时，输出时钟呈三态。当PWRDWN#为低电平时，SDA和SCLK输入必须呈三态。

商品特性

适用于PCIe 3.0应用的相位抖动滤波器
四对差分时钟
低偏斜<50 ps
低抖动，周期对周期抖动<50 ps
附加RMS相位抖动<1 ps
所有输出均有输出使能
通过SMBus进行输出三态控制
可编程PLL带宽
100 MHz PLL模式操作
100 - 400 MHz旁路模式操作
3.3 V工作电压
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件
