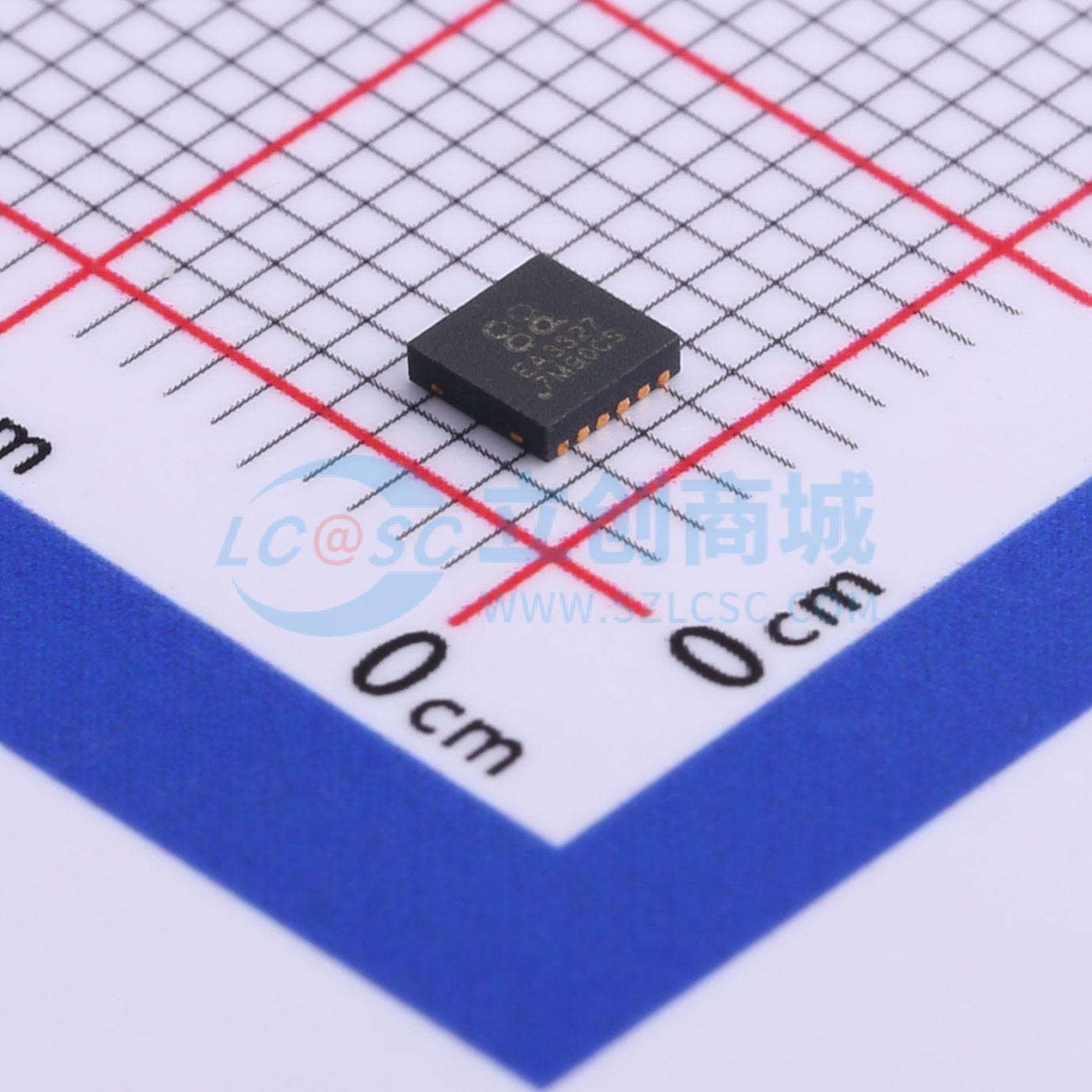

温馨提醒：图片仅供参考，商品以实物为准
EA3327DFR
双通道电源管理IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输出电压0.6V~Vin，二路输入电压不同，可二路用也可以串用
- 品牌名称
- everanalog(申风)
- 商品型号
- EA3327DFR
- 商品编号
- C575415
- 商品封装
- DFN-12(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
参数完善中
商品概述
EA3327是一款双通道电源管理IC。它集成了两个同步降压转换器，可提供高效率。内部补偿架构简化了应用电路设计，独立使能控制让设计人员在为电源排序优化时序方面拥有最大的灵活性。所有转换器均具备完整的保护功能，包括逐周期限流、短路保护、过温保护（OTP）和欠压锁定（UVLO）保护。EA3327采用小巧的12引脚3×3 DFN封装，可节省PCB面积。 EA3327是一款电源管理IC，集成了一个输入电压范围为40V的降压稳压器（CH1）和一个输入电压范围为5.5V的降压稳压器（CH2）。CH1降压稳压器在全电流范围内以PWM模式工作，可提供最小的电压纹波。每个降压稳压器都有独立的保护机制，包括逐周期限流、短路保护和欠压锁定。 EA3327具有通道锁定机制。除非CH1降压稳压器首先开启，否则CH2降压稳压器不会工作。但CH1降压稳压器可以独立工作。 两个降压稳压器的负载电流规格均为1A。如果VIN2与VOUT1相连，CH1的总负载电流能力必须减去VIN2的输入电流。 两个降压稳压器都有短路保护。CH1降压稳压器采用打嗝模式短路保护，可大幅降低短路电流。CH2降压稳压器采用降频短路保护。当VOUT2出现短路情况时，CH2的开关频率将降至350KHz。 EA3327具有内部软启动和延迟启动功能。CH1上电和CH2上电之间的延迟时间约为1ms。 EA3327具备内部过温保护功能。如果内部结温超过165℃，设备将关闭。一旦结温降至120℃以下，设备将自动重启。
应用领域
- 智能电表
- 电容电压调节器（CVRs）
- 网络通信产品
- 可视门铃
