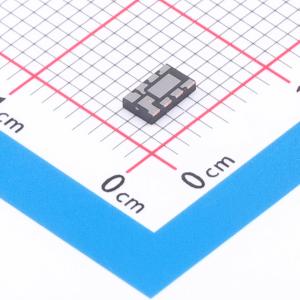

温馨提醒：图片仅供参考，商品以实物为准
VCNL40303X01-GS08
集成红外发射器、I2C接口和中断功能的接近和环境光传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 集成了接近传感器（PS）、环境光传感器（ALS）和高功率红外发射器（IRED）到一个小封装中。通过CMOS工艺将光电二极管、放大器和模数转换电路集成到单芯片中。16位高分辨率ALS具有出色的传感能力，有足够的选择来满足大多数应用，无论是暗光还是高透明度镜头设计。ALS和PS都提供可编程中断，具有独立的高低阈值，可节省微控制器的功耗
- 品牌名称
- VISHAY(威世)
- 商品型号
- VCNL40303X01-GS08
- 商品编号
- C5280917
- 商品封装
- SMD,4x2.4mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 传感器模块 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 可调增益控制；阈值检测/事件检测；集成ADC；中断输出；集成信号调理；温度补偿 |
商品概述
VCNL4030X01将接近传感器（PS）、环境光传感器（ALS）和高功率红外发射二极管（IRED）集成到一个小封装中。它通过CMOS工艺将光电二极管、放大器和模数转换电路集成到单芯片中。16位高分辨率的ALS具有出色的传感能力，有足够的选择来满足大多数应用，无论是暗光还是高透明度镜头设计。ALS和PS都提供可编程中断，具有独立的高低阈值，可节省微控制器的功耗。接近传感器采用智能消除方案，有效消除串扰。接近传感器的智能持久特性可防止接近感应误判，响应时间快。主动强制模式通过一条指令进行一次性触发，为满足不同应用提供更多设计灵活性，同时节省更多功耗。采用专利Filtron™技术，实现了与人类眼睛实际响应最接近的环境光光谱灵敏度，并提供了最佳的背景光消除能力（包括太阳光），而无需利用微控制器资源。VCNL4030X01具有出色的温度补偿能力，可确保输出在不同温度下保持稳定。ALS和PS功能可通过I²C（兼容SMBus）接口协议的简单命令格式轻松操作。工作电压范围为2.5 V至3.6 V。VCNL4030X01采用无铅8引脚QFN封装，具有经过市场验证的最佳可靠性。
商品特性
- 封装类型：表面贴装
- 尺寸（长x宽x高，单位：mm）：4.0 x 2.36 x 0.75
- 通过AEC - Q101认证
- 集成模块：红外发射二极管（IRED）、环境光传感器（ALS）、接近传感器（PS）和信号调理IC
- 以并行结构同时运行ALS和PS
- 采用Filtron™技术，有效消除背景光
- 低功耗I²C（兼容SMBus）接口
- 可订购四种不同的从地址
- 输出类型：I²C总线（ALS / PS）
- 工作电压：2.5 V至3.6 V
- 储存期限：168小时，湿度敏感度等级3级（根据J - STD - 020）
- 材料分类：有关合规定义，请参阅www.vishay.com/doc?99912
应用领域
- 移动设备（如智能手机、平板电脑）的接近传感器，用于触摸屏锁定、节能等
- 汽车中的存在检测
- 移动设备的集成环境光功能，用于显示屏/键盘对比度控制和调光
- 机器人和玩具中的碰撞检测
- 消费、计算、汽车和工业设备及显示屏（如笔记本电脑、平板电脑和汽车触摸屏）的接近/光学开关
