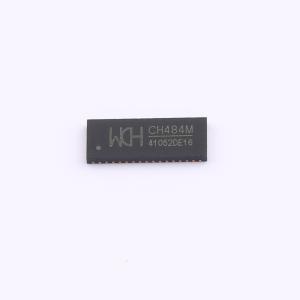

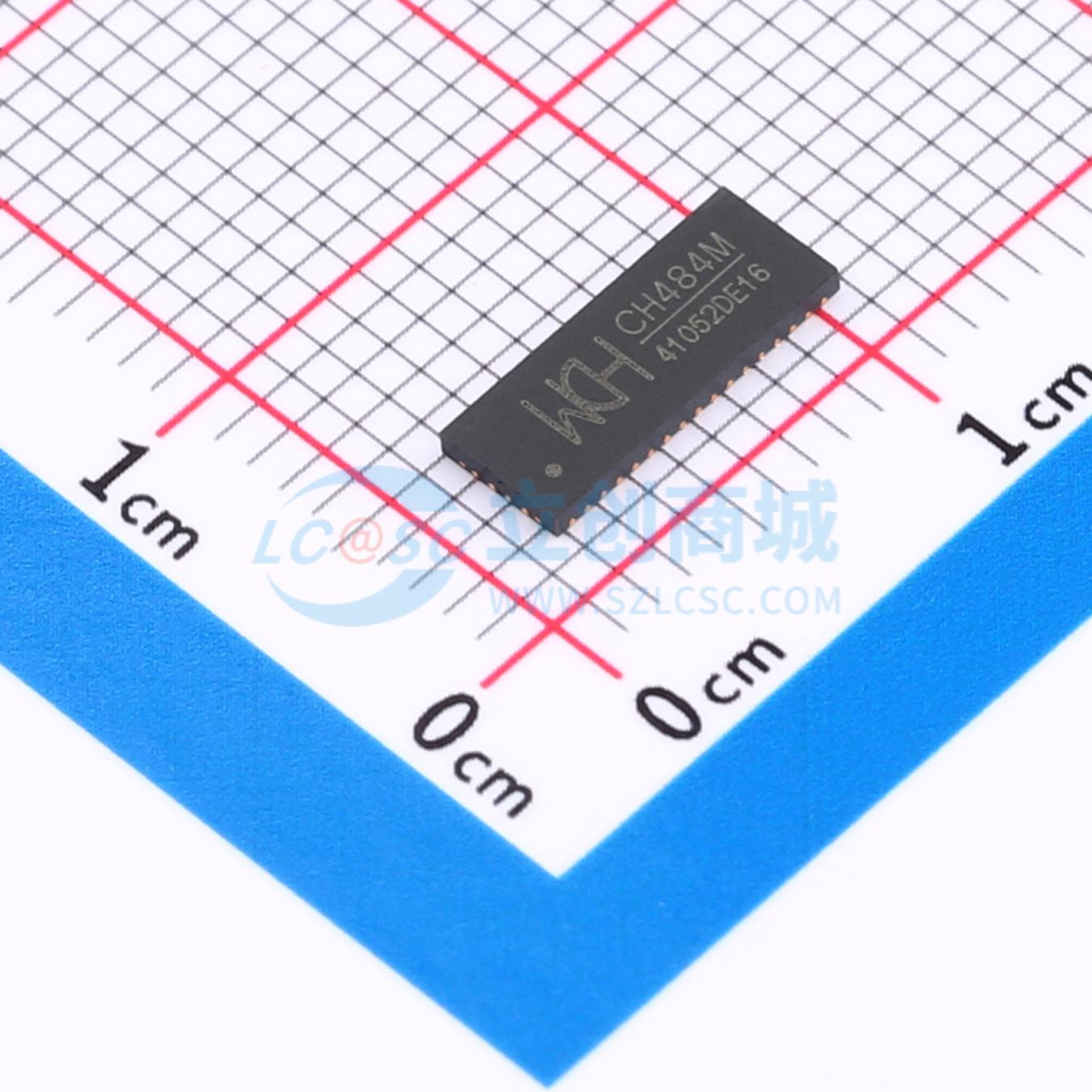

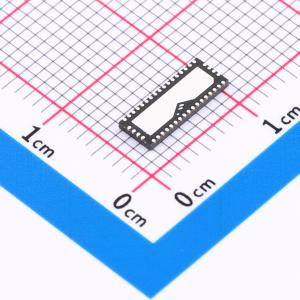

CH484M

CH482D、CH483M、CH483X、CH484M、CH481D、CH486F是基于RF工艺的差分高速信号双向模拟开关芯片，具备高带宽和低导通电阻特性。CH482D包含2路差分超高速信号二选一模拟开关，合计为四刀双掷结构，适用于USB 3.0 Super Speed、PCIe Gen1/2、SATA/SAS 1.5G/3G/6G、Display Port等2路差分信号的二选一切换。CH482X功能与CH482D类似但带宽更高，适用于USB 3.1 Gen2（即Super Speed+）、PCIe Gen1/2/3、SATA/SAS 3G/6G、Display Port等2路差分信号的二选一切换。CH484M包含2路差分超高速信号四选一模拟开关，合计为四刀四掷结构，适用于USB 3.0 Super Speed、PCIe Gen1/2、SATA/SAS 1.5G/3G、Display Port等2路差分信号的四选一切换。CH481D包含2路差分超高速信号矩阵交换模拟开关，适用于USB 3.0 SuperSpeed、PCIe Gen1/2、SATA/SAS 1.5G/3G/6G、Display Port等2路差分信号的直通或交叉连接。CH486F包含2路差分高速信号四选一模拟开关，合计为四刀四掷结构，适用于USB 2.0 High Speed、SATA/SAS 1.5G等2路差分信号的四选一切换。CH483M和CH483X在包含CH482D全部超速通道模块的基础上，还额外包含1路差分高速信号二选一模拟开关，合计为四刀双掷加双刀双掷结构，适用于USB 3.0 Super Speed与USB2.0 High Speed、PCIe Gen1/2与参考时钟、Display Port等3路差分信号的二选一切换。

• 高带宽，超速通道支持6Gbps差分信号，兼容超速USB信号。
• CH482X超速通道支持10Gbps差分信号，兼容USB 3.2 Gen2信号。
• 高速通道支持1.5Gbps（四选一）或2.5Gbps（二选一）差分信号，支持满幅电压模拟信号。
• 高速通道支持视频信号，兼容低速、全速和高速USB信号。
• 低导通电阻，典型值约为4Ω。
• 低串扰，高隔离度。
• 提供全局使能引脚，实现多通道模拟开关的统一使能与统一切换。
• 超速通道ESD支持2KV HBM模型，其他通道及控制引脚ESD支持4KV HBM模型。
• 支持额定3.3V电源电压，静态功耗低。
• 提供QFN20-2.5×4.5、QFN42-3.5×9和QFN28等封装形式，符合RoHS标准。
