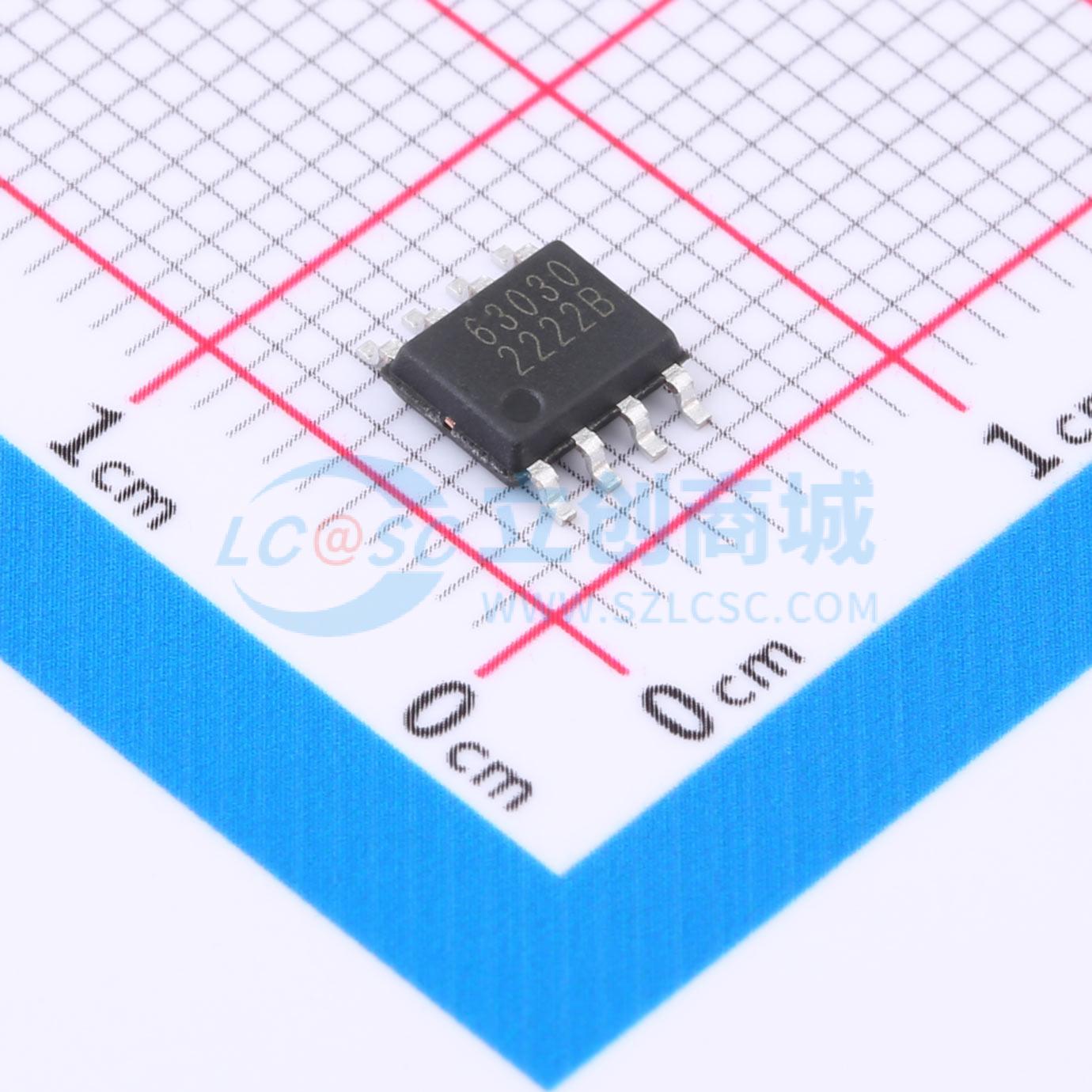

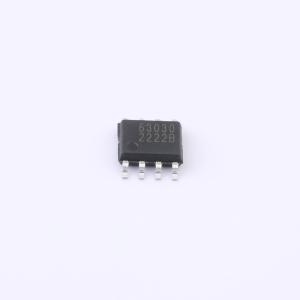

LGS63030EP

输出0.5A 模拟调光升压型驱动

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 升压型DC-DC LED驱动芯片, 散热增强的ESOP8封装，输入输出：3V~60V ;输出电流400mA 高达 94% 升压效率, 并具备软启动，可调节输出过压保护，热关机，UVLO欠压锁定，逐周期峰值限流保护。支持EN（0.6V~1.2V）的DC模拟调光。
品牌名称: Legend-Si(棱晶半导体)
商品型号: LGS63030EP
商品编号: C5280694
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

	属性	参数值
	调光	PWM；模拟
	功能特性	内置软启动；过压保护(OVP)；过温保护(OTP)；去频闪
	工作电压(AC)	-
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	3%

商品概述

LGS6303X是一款集成功率开关的升压型DC-DC LED驱动芯片，具有3V至60V的宽输入电压范围，并集成了软启动功能，从而最大限度地减少对外部浪涌抑制组件的需求，使其成为宽输入电源范围LED驱动的理想选择。输出电流可通过外部电阻进行调整。该芯片集成了350mΩ功率开关，可提供2A的输入峰值电流能力，具备出色的负载和线路瞬态响应。它采用SKIP控制模式，将低静态电流与高开关频率相结合，可在广泛的负载电流范围内实现高效率。附加功能包括：软启动、可调节输出过压保护、热关断、UVLO欠压锁定以及逐周期峰值限流保护。LGS6303X可通过选择不同阻值的采样电阻R_Sense实现对输出电流高精度的数字和模拟调节，具体包括两种型号：LGS63030支持模拟输入（0.6V~1.2V）的DC调光；LGS63032支持数字输入（100Hz~100kHz）的PWM调光，在高频PWM输入下无屏闪，在PWM频率为100Hz时调光比高达25000:1，调光深度可达0.1%。该芯片提供小尺寸的6引脚SOT23-6封装以及增强散热的8引脚ESOP8封装。

商品特性

宽输入/输出电压范围：3.0V~60V
支持PWM调光及模拟调光
内置350mΩ低侧金属氧化物半导体场效应晶体管
最高94%的升压效率
逐周期峰值限流保护
SKIP模式提供极高的轻负载效率
提供超小的SOT23-6封装以及增强散热的ESOP8封装
内置软启动电路，防止电流过冲
热关断保护
输入欠压保护
可调节输出过压保护
内部环路补偿有助于减小解决方案尺寸、降低成本和设计复杂性
所有端口都具备±2000V（HBM）ESD保护
结温范围为-40℃至+125℃

应用领域

升压型车灯
智能调光LED灯
MR16 LED射灯

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3V~60V
	开关频率	1.2MHz
	通道数	1
	输出电压	3V~60V
	输出电流	-
