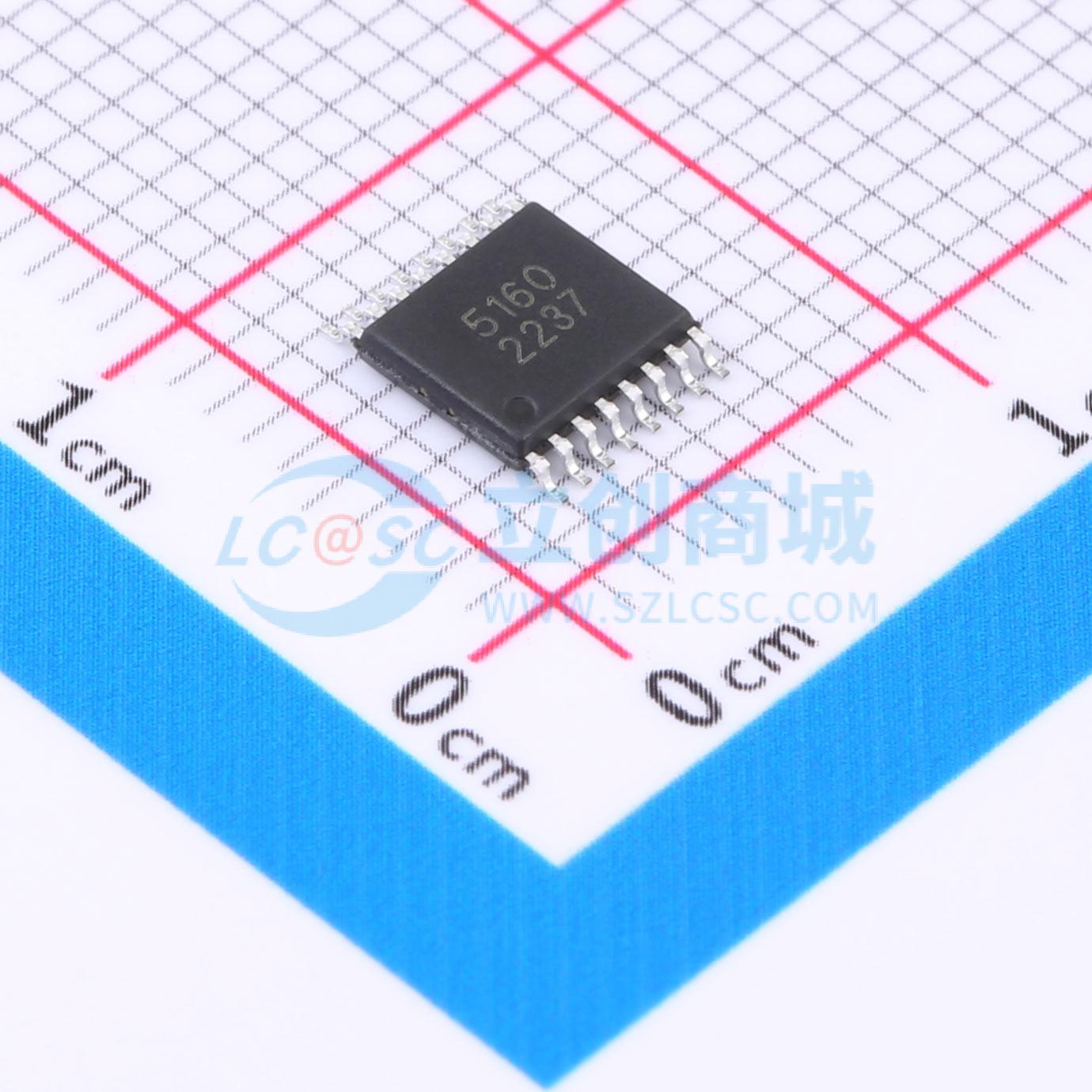

LGS5160ET

降压型 2.5A 4V~60V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LGS5160是一款带内部开关的降压DC/DC稳压器,输入电压范围为4V-60V,输出电压范围为1VVIN,最大输出电流为2.5A。具备SKIP控制模式,可在广泛负载电流范围内实现高效率的稳压。工作频率可配置为200kHz~2MHz,支持CCM/DCM/PFM模式自适应切换,具有外部可调节软起动与输出电压追踪能力。
品牌名称: Legend-Si(棱晶半导体)
商品型号: LGS5160ET
商品编号: C5280701
商品封装: ETSSOP-16
包装方式: 编带
商品毛重: 0.331126克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	130uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；可调软启动；过流保护；输出电压跟随；工作状态指示；打嗝限流

商品概述

LGS5160是一款集成了上下桥臂内部MOSFET的降压型DC/DC稳压器，采用跳跃控制模式，将低静态电流与高开关频率相结合，可在宽负载电流范围内实现高效率的电压调节。跳跃模式通过内部功率MOSFET以短促的“突发”周期切换电感电流，随后进入休眠周期。在休眠期间，电源开关关闭，负载电流由输出电容器提供。在轻载条件下，突发周期仅占整个周期时间的一小部分，从而最小化平均电源电流，显著提高轻载效率。该器件具有4.5V至65V的宽输入电压范围，可最大限度地减少对外部浪涌抑制元件的需求，使其成为宽输入电压范围的工业应用和多节电池组应用的理想选择。其内部功率管的导通电阻分别为130毫欧和95毫欧，可提供高达3A的输出电流，并具备出色的负载与线路瞬态响应性能。该稳压器支持宽范围输出电压调节，适用于多种应用环境，尤其适合48V汽车电源总线应用。其附加功能包括：软启动、热关断、欠压锁定、门驱动器欠压锁定、最大占空比限制定时器以及智能电流限制关断定时器。此外，它还集成了输出短路保护功能，在反馈电压过低时提供打嗝模式，以避免短路时过热。

商品特性

支持80V瞬态电压
正常工作输入电压范围：4.5V~65V
输出电压范围：1V至VIN
集成上下桥臂功率管，最大输出电流3A
工作频率可配置：200kHz~2MHz
连续导通模式/断续导通模式/脉冲频率调制模式自适应切换
外部可调软启动与输出电压跟踪能力
可自动切换的旁路线性稳压器，提升高压轻载效率
内部环路补偿，简化系统设计
电源正常指示
支持大负载电容启动
保护功能：欠压锁定、过流保护、短路保护、过温保护
结温范围：-40℃~+125℃
所有端口均具备±2000V人体模型静电放电保护
提供增强散热的ETSSOP-16封装

应用领域

工业控制系统电源
宽输入电压范围电源
低纹波低噪声电源
汽车电子电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~60V
	输出电压	1V~65V
	输出电流	2.5A
	开关频率	200kHz~2MHz
	工作温度	-40℃~+125℃@(TJ)
